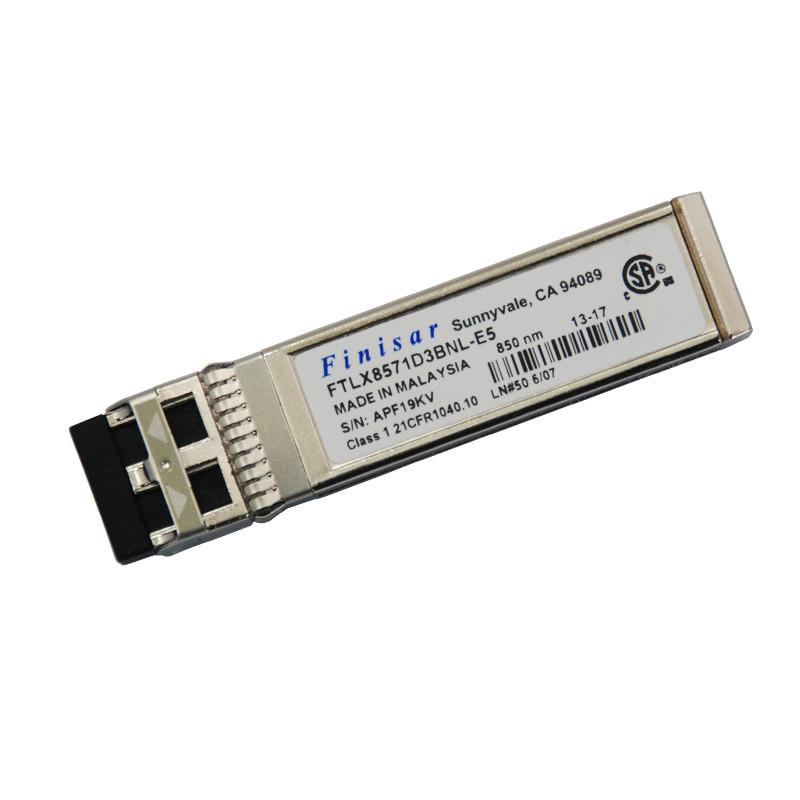

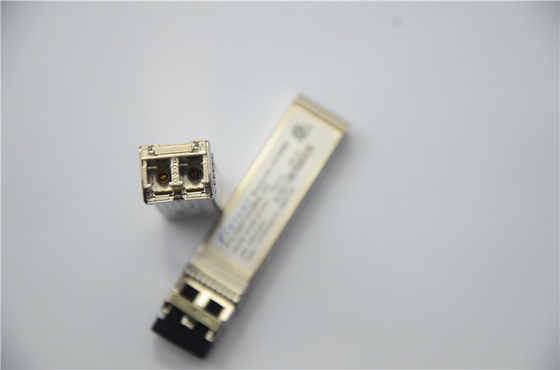

Transmisor-receptor óptico del módulo 10G los 300M Fibe r SFP 850nm de Finisar FTLX8571D3BNL

Módulo óptico Fetures de FTLX8571D3BCV:





huella Caliente-enchufable de SFP+



• Las ayudas valoran 1,25 Gb/s a elección o 9,95 a 10,3 tasas de bits de Gb/s



• Disipación de poder < 1W="">



• RoHS-6 obediente (sin plomo)



• Gama de temperaturas comercial 0°C a 70°C



• Sola fuente 3.3Vpower • Longitud de vínculo máxima de los 300m 2000 Megaciclo-kilómetro MMF



• Laser sin enfriar de 850nm VCSEL



• Receptor que limita el interfaz eléctrico



• Conector a dos caras del LC • Funciones de diagnóstico digitales incorporadas.





USOS



• Ethernet de 1000BASE-SX 1G



• Ethernet de 10GBASE-SR/SW 10G









Tipo de la fibra	MMF
Conector	LC
Temperatura de funcionamiento	0°C a 85°C
Distancia	los 300m
Tarifa	10G
longitud de onda	850 nanómetro
Uso	Ethernet de 10GBASE-SR/SW 10G
Ratio óptico de la extinción	5.5dB
Disipación de poder	< 1W="">



Característica de FTLX8571D3BNL

Finisar FTLX8571D3BNL extendió transmisores-receptores de la temperatura SFP+ apoya el protocolo de comunicación serial de dos hilos tan



definido en el SFF-8472. Está muy estrechamente vinculado al BAILE DE FIN DE CURSO E2 definido en el estándar del GBIC, con el mismo eléctrico



especificaciones. La identificación serial estándar de SFP+ proporciona el acceso a la información de la identificación que describe el transmisor-receptor



las capacidades, los interfaces estándar, el fabricante, y la otra información. Además, los transmisores-receptores de Finisar SFP+ proporcionan a



interfaz de supervisión de diagnóstico digital aumentado, tales como el cual permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo



la temperatura del transmisor-receptor, corriente del prejuicio del laser, poder óptico transmitido, recibió poder y la fuente ópticos del transmisor-receptor



voltaje. También define un sistema sofisticado de alarma y de banderas amonestadoras, que alerta a usuarios finales cuando funcionamiento particular



los parámetros son exteriores de una gama normal del sistema de la fábrica. SFF-8472 define un mapa de memoria de 256 bytes en el BAILE DE FIN DE CURSO E2 que es



accesible sobre una interfaz en serie de dos hilos en 8 la dirección mordida 1010000X (A0h). El interfaz de supervisión de diagnóstico digital



hace uso 8 de la dirección mordida 1010001X (A2h), así que el mapa de memoria serial originalmente definido de la identificación permanece sin cambiar.



el interfaz es idéntico a, y es así completamente compatible con versiones anteriores con la especificación del GBIC y la fuente multi de SFP



Acuerdo. El interfaz completo se describe en la nota de uso de Finisar AN2030: “Supervisión de los diagnósticos de Digitaces



Interfaz para los transmisores-receptores ópticos de SFP”.



El funcionamiento y la información de los diagnósticos es supervisado y divulgado por una Digital



Regulador del transmisor-receptor de los diagnósticos (DDTC) dentro del transmisor-receptor, que está alcanzado a través de una interfaz en serie de dos hilos. Cuándo



se activa el protocolo serial, la señal de reloj serial (la LCC, MOD Def 1) es generada por el anfitrión. Los relojes positivos del borde



datos en el transmisor-receptor de SFP en esos segmentos del BAILE DE FIN DE CURSO E2 que escribir-no se protegen. Los relojes del borde negativo



datos del transmisor-receptor de SFP.



La señal de datos seriales (SDA, MOD Def 2) es bidireccional para la transferencia de datos seriales. El anfitrión



aplicaciones SDA conjuntamente con la LCC de marcar el comienzo y el final de la activación serial del protocolo. Las memorias se organizan como a



serie de palabras de datos de 8 bits que se pueden dirigir individualmente o secuencialmente. Para más información, vea por favor el SFF-



documentación 8472 y nota de uso de Finisar AN-2030. Observe por favor que el Comité de Evaluación FDB-1027 está disponible con



Software de Finisar ModDEMO que permite simple utilizar la comunicación sobre la interfaz en serie de dos hilos.
