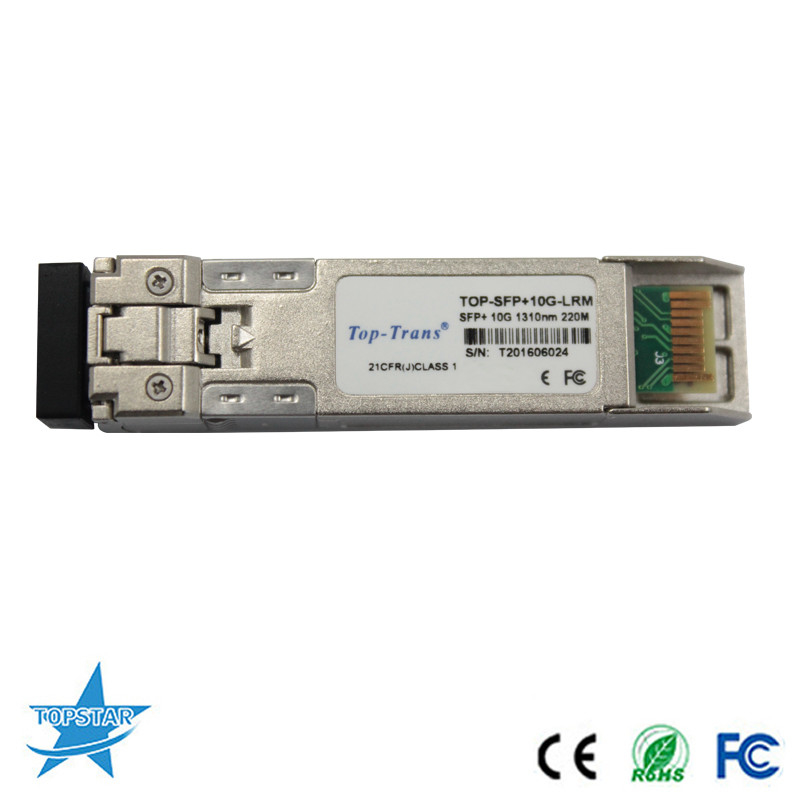

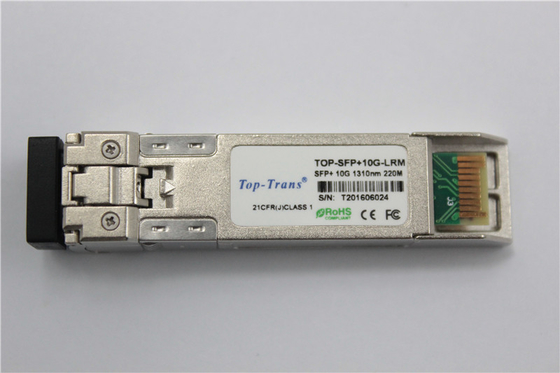

10G módulo óptico óptico del transmisor-receptor los 220M MMF 1310nm SFP+ de la base LRM
características ópticas del módulo de 10G los 220m MMF:
interfaz óptico serial 10Gb/s obediente a 802.3aq 10GBASE-LRM
transmisor de 1310nm DFB, fotodetector del PIN
Conector a dos caras del LC
Recinto del metal, para una EMI más baja
Interfaz eléctrico obediente a SFF-8431
Especificaciones para 10 gigabites “SFP+”
interfaz de dos hilos para las especificaciones de la gestión
Obediente con SFF 8472
Sola fuente de alimentación 3.3V
transmisión de la herencia OM1 MMF de los 220M
Gama de temperaturas de funcionamiento del caso: - 5°C a 70°C
PPLICATIONS
Ethernet de 10GBASE-LRM 10G
ESTÁNDAR
Obediente con SFF-8472 SFP+ MSA.
Obediente a SFP+ SFF-8431 y SFF-8432.
Obediente a 802.3ae 10GBASE-LRM.
RoHS obediente
Funciones de diagnóstico de Digitaces
Los transmisores-receptores de TOPSTAR TOP-SFP+-10G-LRM apoyan el protocolo de comunicación serial de dos hilos según lo definido en SFP
MSA1.
La identificación serial estándar de SFP proporciona el acceso a la información de la identificación que describe el transmisor-receptor
las capacidades, los interfaces estándar, el fabricante, y la otra información.
Además, los transmisores-receptores de TOPSTAR SFP+ proporcionan un interfaz de supervisión de diagnóstico digital aumentado único,
cuál permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo tales como temperatura del transmisor-receptor, prejuicio del laser
el poder óptico actual, transmitido, recibió voltaje óptico del poder y de fuente del transmisor-receptor. También define
sistema sofisticado de alarma y de banderas amonestadoras, que alerta a usuarios finales cuando los parámetros de funcionamiento particulares
es el exterior de una gama normal del sistema de la fábrica.
SFP MSA define un mapa de memoria de 256 bytes en EEPROM en el cual sea accesible sobre una interfaz en serie de dos hilos
8 la dirección mordida 1010000X (A0h). El interfaz de supervisión de diagnóstico digital hace uso de la dirección mordida 8
1010001X (A2h), así que el mapa de memoria serial originalmente definido de la identificación permanece sin cambiar.
El funcionamiento y la información de los diagnósticos es supervisado y divulgado por un transmisor-receptor de los diagnósticos de Digitaces
Regulador (DDTC) dentro del transmisor-receptor, que está alcanzado a través de una interfaz en serie de dos hilos. Cuando el serial
se activa el protocolo, la señal de reloj serial (la LCC, MOD Def 1) es generada por el anfitrión. Los relojes positivos del borde
datos en el transmisor-receptor de SFP en esos segmentos de los E2PROM que escribir-no se protegen. La negativa
datos de los relojes del borde del transmisor-receptor de SFP. La señal de datos seriales (SDA, MOD Def 2) es bidireccional para el serial
transferencia de datos. El anfitrión utiliza SDA conjuntamente con la LCC para marcar el comienzo y el final de la activación serial del protocolo.
Las memorias se organizan como serie de palabras de datos de 8 bits que se puedan dirigir individualmente o secuencialmente
10G SFP+ 1310nm los 220M Optical Module Specification
| Tipo de la fibra |
MMF |
| Conector |
LC |
| Lasers |
EML |
|
Gama de temperaturas de funcionamiento del caso
|
-5°C a 70°C
|
|
Temperatura de almacenamiento
|
-40-+85
|
| Ratio de la extinción |
DB 3,5 |
| Certificación |
CE |
| Sola fuente de alimentación |
3.3V |
FAQ
Q1. ¿Son sus transmisores-receptores ópticos originales?
¡A1.Yes, todos nuestros transmisores-receptores ópticos se garantizan el 100% original!
¿Q2.How usted garantiza la calidad de SFP?
A2.We tienen el equipo de prueba profesional y el equipo del control de calidad. Cada unidad será probada completamente con funcionamiento perfecto antes de enviar.
Q3. ¿Qué usted hará si encontré que el producto tiene cualquier problema de la calidad?
¡A3.We sostienen cada venta con nuestra garantía de devolución riesgo-libre! ¡Usted puede comprar con confianza de una compañía de buena fe que ha estado sirviendo a sus clientes por más de 10 años! ¡Nuestro sueño es construir una empresa famosa de 100 años!
Q4. ¿Cuál es la ventaja de su compañía?
Historiales excelentes con 12 años continuamente ningún problema importante de la calidad,
Crecimiento interanual más de 20% en ventas durante los últimos 12 años.
La acción sostiene más de 200.000 transmisores-receptores a cualquier momento para la entrega inmediata
Garantía: 3 años
Q5. ¿Usted tiene los compatibles?
A5.Yes, tenemos nuestra propia marca: Top-transporte, incluyendo 1X9, SFP, XFP, SFP+, BIDI en toda clase de especificaciones.
¿La marca de Q6.Which puede ser compatible de su módulo?
Huawei, HP, H3C, enebro, Dell, Intel, Avago, ect de Finisar
