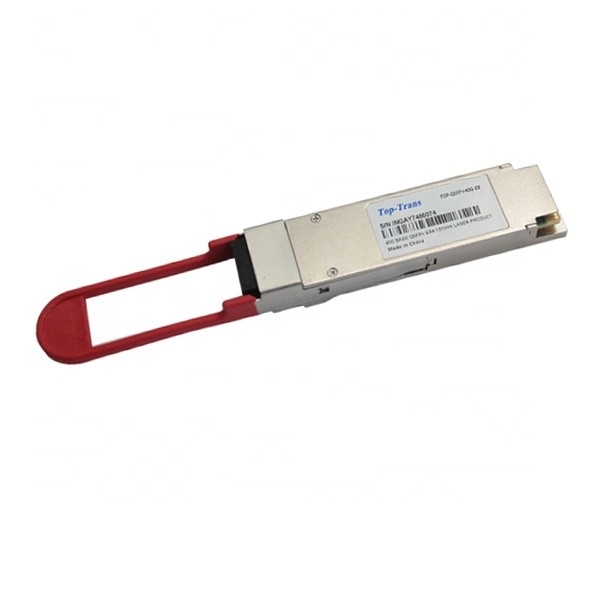

Transmisor-receptor EML APD del módulo de LWDM4 LOS 30KM 100G QSFP28 por la fibra LC del solo modo

Transmisor-receptor LWDM4 LOS 30KM EML APD de QSFP28 100G por la fibra LC del solo modo

Transmisor-receptor de QSFP28 100G

El módulo del transmisor-receptor recibe 4 canales de datos eléctricos 25Gb/s, que son procesados por 4 - reloj del canal y la recuperación de los datos (CDR) IC que forma de nuevo y reduce la inquietud de cada señal eléctrica. Posteriormente, el conductor IC del laser de EML convierte cada uno de los 4 canales de señales eléctricas a una señal óptica que se transmita a partir del uno de los 4 lasers refrescados de EML que se empaquetan en el sub-ensamble parcial óptico del transmisor (TOSA). Por cada uno el laser pone en marcha la señal óptica en la longitud de onda específica especificada en los requisitos de IEEE 802.3ba 100GBASE-ER4. Estas 4 señales ópticas del carril ópticamente serán multiplexadas en una sola fibra por 4 to-1 un WDM óptico MUX. El de potencia de salida óptico de cada canal es constante mantenido al lado de un circuito del control de poder automático (APC). La salida del transmisor se puede apagar por la señal del hardware de TX_DIS y/o la interfaz en serie de dos hilos.

El receptor recibe 4 señales ópticas del WDM del LAN del carril. Las señales ópticas son demultiplexadas por un 1 to-4 DEMUX óptico y cada uno de los 4 canales resultantes de señales ópticas se alimenta en uno de los 4 receptores que se empaquetan en el sub-ensamble parcial óptico del receptor (ROSA). Cada receptor convierte la señal óptica a una señal eléctrica. Las señales eléctricas regeneradas son vueltas a cronometrar y de-estado inquietas y amplificadas por la porción de RX de los 4 CDR del canal. Las 4 señales eléctricas vueltas a cronometrar de la salida del carril son obedientes con requisitos del interfaz de CEI-28G-VSR. Además, cada uno recibió la señal óptica es supervisada por la sección de los DOM. El valor supervisado se divulga a través de la interfaz en serie de dos hilos. Si uno o más recibieron la señal óptica son más débiles que el límite de alarma, alarma del hardware de RX_LOS será accionado.

Parámetros

CARACTERÍSTICAS DE PRODUCTO

• Factor de forma enchufable caliente de QSFP28 MSA
• Obediente a Ethernet 100GBASE-ER4 Lite
• Tasa de bits global de las ayudas 103.1Gb/s
• Alcance de los hasta 30km para G.652 SMF sin FEC
• Alcance de los hasta 40km para G.652 SMF con FEC
• Sola fuente de alimentación de +3.3V
• Temperatura de caso de funcionamiento: 0~70oC
• Transmisor: 4x25Gb/s WDM refrescado EML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) del LAN
• Receptor: 4x25Gb/s APD ROSA
• interfaz eléctrico 4x25G (OIF CEI-28G-VSR)
• Consumo de energía máximo 4.5W
• Receptáculo a dos caras del LC
• RoHS-6 obediente

USOS

• Vínculos de Ethernet 100GBASE-ER4
• Infiniband QDR y RDA interconecta
• conexiones de las telecomunicaciones del Cliente-lado 100G

FAQ

Q1. ¿Son sus módulos del transmisor-receptor compatibles con Cisco?

A1: Sí, los transmisores-receptores de Topstar pueden compatible con Cisco. SFP de todo el Topstar de la marca compatible como fellowing: Cisco, Nortel, enebro, 3COM, H3C, Alcatel-Lucent, FUNDICIÓN, D-Link, EXTREMO, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, aliado, SMC, brocado, Force10, Hirschmann, planeta, Adtran, ASNTE, Trendnet, BDCOM, CUCHILLA, BITWAY, Telco, Feixun… etc.

Q2. ¿Cómo su compañía hace con respecto a control de calidad?

A2: Cada óptico probó individualmente en nuestro centro de la prueba, y también probado para la compatibilidad en una variedad de diversas marcas de equipo de red.

Q3. ¿Cuáles son los términos comerciales?

A3: Plazo de ejecución: mantenemos 40,000pcs SFP en existencia listo para enviar.

Término del pago: T/T, Western Union, Alipay, Paypal, L/C y así sucesivamente para su opción.

Q4. ¿Cuál es gama de temperaturas de funcionamiento de módulos ópticos?

A4: Gama de temperaturas comercial (COM): 0 a 70°C (32 a 158°F)

Gama de temperaturas extendida (extensión): - 5 a 85°C (23 a 185°F)

Gama de temperaturas industrial (IND):: - 40 a 85°C (- 40 a 185°F)

Gama de temperaturas de almacenamiento: - 40 a +85°C (- 40 a 185°F)

Podemos proveer según su petición.
