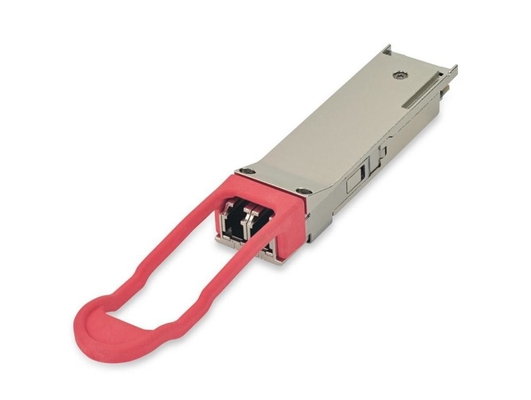

Receptor LWDM4 QSFP28-ER4 del laser APD de QSFP 100G los 40km EML para el interruptor de la fibra

interruptor de la fibra del receptor los 40km LWDM4 QSFP28-ER4 del laser APD de 100G QSFP28 ER4 EML

100G QSFP28 ER4

Parámetros

El módulo del TOP-QSFP28-100G-ER4 de TOPSTAR se diseña para los usos de comunicación óptica de los 40km, y es obediente a IEEE 802.3ba para Ethernet 100GE y a ITU-T 4L1-9C1F para OUT-4.

Este módulo contiene el transmisor óptico de 4 carriles, receptor óptico de 4 carriles y el módulo maneja el bloque significado incluyendo interfaz en serie de 2 alambres.

Las señales ópticas se multiplexan a una fibra unimodal a través de un conector del LC del estándar industrial. Bloque diagrama se muestra en el cuadro 1.

El perno de LPMode será levantado a Vcc en el módulo. El perno es un control de hardware usado para poner los módulos en un modo de la energía baja cuando es alto. Usando el perno de LPMode y un tion del combina- de los pedazos del control de la invalidación del poder, del software de Power_set y de High_Power_Class_Enable (dirección A0h, pedazos 0,1,2 del byte 93).

ModPrsL se levanta a Vcc_Host en el tablero del anfitrión y se pone a tierra en el módulo. La MOD PrsL es “baja afirmado” cuando está insertada y “alto deasserted” cuando el módulo está físicamente ausente del conector del anfitrión.

CARACTERÍSTICAS DE PRODUCTO

• Obediente con el estándar QSFP28:
• SFF-8665 revisión 1,9, SFF-8636 revisión 2,6
• Obediente con la especificación técnica de 100G 4WDM-40 MSA rev 1,0
• Interfaz eléctrico de alta velocidad de la entrada-salida (CAUI-4) obediente con IEEE 802.3bm
• Solo voltaje de fuente 3.3V
• Consumo de energía máximo 4.5W
• 0-70 temperatura de funcionamiento del caso del ºC
• Laser del WDM EML del LAN y receptor de APD
• Paquete de QSFP28 MSA con el conector a dos caras del LC
• Interfaz en serie de dos hilos con la supervisión de diagnóstico de Digitaces
• Cumple con UE 2011/65/EU directivo (RoHS obediente)
• Laser de la clase 1

USOS

• Ethernet de 100GBASE-ER4 100G
• OTN OTU4 4L1-9C1F
• Establecimiento de una red de las telecomunicaciones
• Interconexión de Data Center
• Establecimiento de una red de empresa

FAQ

Q1. ¿Son sus módulos del transmisor-receptor compatibles con Cisco?

A1: Sí, los transmisores-receptores de Topstar pueden compatible con Cisco. SFP de todo el Topstar de la marca compatible como fellowing: Cisco, Nortel, enebro, 3COM, H3C, Alcatel-Lucent, FUNDICIÓN, D-Link, EXTREMO, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, aliado, SMC, brocado, Force10, Hirschmann, planeta, Adtran, ASNTE, Trendnet, BDCOM, CUCHILLA, BITWAY, Telco, Feixun… etc.

Q2. ¿Cómo su compañía hace con respecto a control de calidad?

A2: Cada óptico probó individualmente en nuestro centro de la prueba, y también probado para la compatibilidad en una variedad de diversas marcas de equipo de red.

Q3. ¿Cuáles son los términos comerciales?

A3: Plazo de ejecución: mantenemos 40,000pcs SFP en existencia listo para enviar.

Término del pago: T/T, Western Union, Alipay, Paypal, L/C y así sucesivamente para su opción.

Q4. ¿Cuál es gama de temperaturas de funcionamiento de módulos ópticos?

A4: Gama de temperaturas comercial (COM): 0 a 70°C (32 a 158°F)

Gama de temperaturas extendida (extensión): - 5 a 85°C (23 a 185°F)

Gama de temperaturas industrial (IND):: - 40 a 85°C (- 40 a 185°F)

Gama de temperaturas de almacenamiento: - 40 a +85°C (- 40 a 185°F)

Podemos proveer según su petición.
