Datos del producto:
|
| Velocidad de datos: | 10g | temperatura: | -5°C a 70°C |
|---|---|---|---|
| Conector: | LC | Aplicaciones: | 10G Ethernet |
| Fuente de alimentación: | 3,3 V | Distancia: | 10 kilómetros |
| Número de modelo: | El objetivo de las medidas de seguridad es: | Longitud de onda: | 1310 nanómetro |

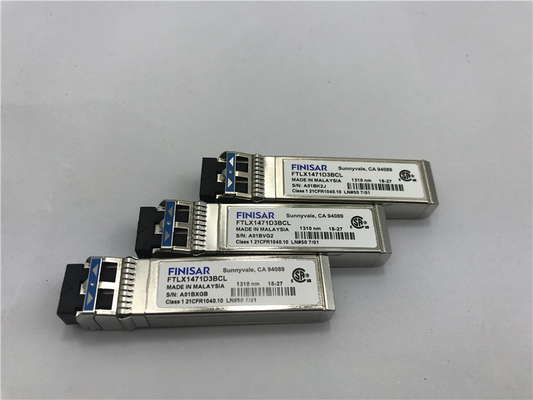

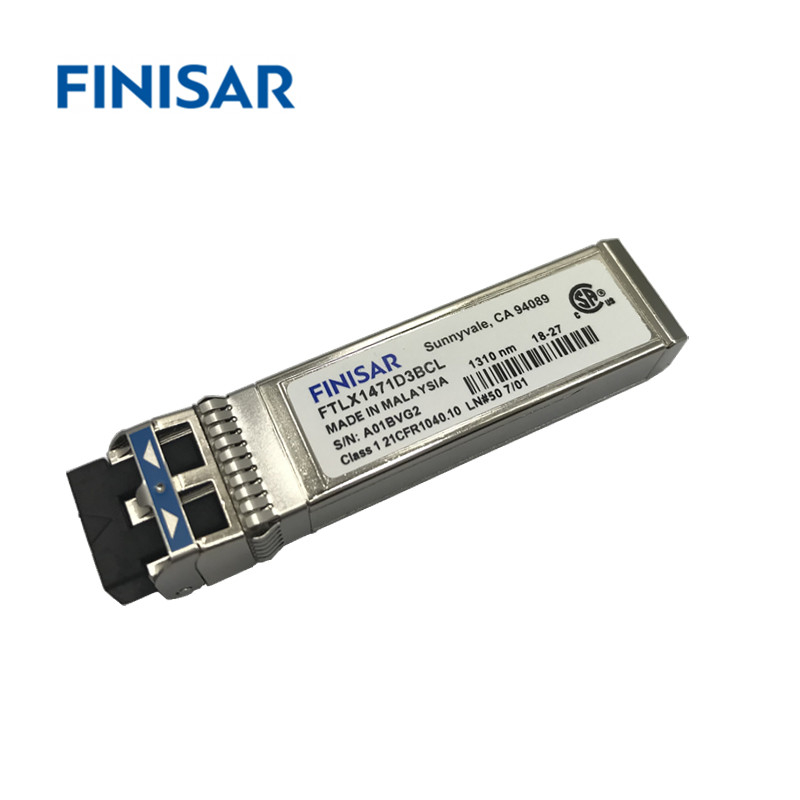

Módulos Finisar FTLX1471D3BCL Transceptor 10G 10Km 1310nm SFP Fibra
Especificación de Transceptor Óptico 10G Óptico Módulo Características:
Factor de forma SFP+ conectable en caliente
• Soporta velocidades de bits de 9.95 a 10.5 Gb/s*
• Disipación de potencia < 1W
• Cumple con RoHS-6 (sin plomo)
• Rango de temperatura comercial -5°C a 70°C
• Suministro de energía único de 3.3V
• Longitud máxima de enlace de 10 km
• Láser DFB no refrigerado de 1310nm
• Interfaz eléctrica limitante del receptor
• Conector LC dúplex
• Funciones de diagnóstico digital integradas
APLICACIONES
• 10GBASE-LR/LW Ethernet 10G
• 1200-SM-LL-L Fibre Channel 10G
Funciones de diagnóstico digital
Los transceptores SFP+ Finisar FTLX1471D3BCL admiten el protocolo de comunicación serie de 2 hilos según se define en el SFP MSA1. Está
muy relacionado con la E2 PROM definida en el estándar GBIC, con las mismas especificaciones eléctricas. El ID serie SFP estándar
proporciona acceso a información de identificación que describe las capacidades del transceptor, las interfaces estándar,
el fabricante y otra información. Además, los transceptores SFP+ Finisar proporcionan una interfaz de monitoreo de diagnóstico digital mejorada,
que permite el acceso en tiempo real a los parámetros operativos del dispositivo, como la temperatura del transceptor, la corriente de polarización del láser,
la potencia óptica transmitida, la potencia óptica recibida y el voltaje de suministro del transceptor. También define un sofisticado sistema de alarmas
y banderas de advertencia, que alertan a los usuarios finales cuando los parámetros operativos particulares están fuera del rango normal establecido en fábrica. El
SFP MSA define un mapa de memoria de 256 bytes en la E2 PROM al que se accede a través de una interfaz serie de 2 hilos en la dirección de 8 bits
1010000X (A0h). La interfaz de monitoreo de diagnóstico digital utiliza la dirección de 8 bits 1010001X (A2h), por lo que el mapa de memoria ID serie originalmente
definido permanece sin cambios. La interfaz es idéntica y, por lo tanto, totalmente compatible con versiones anteriores tanto con
la especificación GBIC como con el Acuerdo de Fuente Múltiple SFP. La interfaz completa se describe en la Nota de aplicación de Finisar
AN2030: “Interfaz de Monitoreo de Diagnóstico Digital para Transceptores Ópticos SFP”. La información operativa y de diagnóstico es
monitoreada e informada por un Controlador de Transceptor de Diagnóstico Digital (DDTC) dentro del transceptor, al que se accede
a través de una interfaz serie de 2 hilos. Cuando se activa el protocolo serie, la señal de reloj serie (SCL, Mod Def 1) es generada por
el host. El flanco positivo sincroniza los datos en el transceptor SFP en aquellos segmentos de la E2 PROM que no están protegidos contra escritura.
El flanco negativo sincroniza los datos desde el transceptor SFP. La señal de datos serie (SDA, Mod Def 2) es bidireccional para
la transferencia de datos serie. El host utiliza SDA junto con SCL para marcar el inicio y el final de la activación del protocolo serie. Las
memorias están organizadas como una serie de palabras de datos de 8 bits que se pueden direccionar individual o secuencialmente. Para más
información, consulte la documentación del SFP MSA1,5 y la Nota de aplicación de Finisar AN-2030. Tenga en cuenta que la placa de evaluación
FDB-1018 está disponible con el software Finisar ModDEMO que permite una comunicación fácil de usar a través de la interfaz serie de 2 hilos.
Finisar
FTLX1471D3BCL Especificación de Transceptor Óptico 10G Tipo de Fibra
| SMF | Conector |
|
LC |
Temperatura de Operación |
|
-5°C a 70°C |
Distancia |
|
10Km |
Velocidad |
|
10G |
Voltaje de Suministro de Energía |
|
3.3V |
Aplicación |
|
Ethernet 10G |
Relación de Extinción Óptica |
| 3.5dB | ¿Por qué TOPSTAR? |
1. Nuestra marca: Top-trans, posee una fábrica de 5000 metros cuadrados que incluye 20 ingenieros de I+D y más de 200 trabajadores, con ingresos de 15 millones de USD
al año
2. Especializados en el desarrollo y producción de productos de alta tecnología como: 25G SFP28/ 40G QSFP+/ 100G
CFP/CFP2/CFP4/QSFP28. Cantidad de ventas mensual superior a 100.000 unidades.
3. Equipos de prueba profesionales: Detector de errores/ Horno industrial/ Osciloscopio Agilent/ Digitalizador/ Wave Runner para el proceso de producción.
Compatibilidad garantizada con Cisco/ Juniper/ Brocade/ Alcatel-lucent, etc.
4. Certificado ISO9001/ CE/ FC/ 3C/ ROHS, etc., proveedor de oro durante 10 años.
5. Los SFP compatibles con OEM tienen 3 años de garantía, admiten 3 meses de devolución incondicional, 1 año de reemplazo o reparación.
6. Los transceptores Top-Trans se han utilizado con éxito en proyectos de Saudi Telecom Co./ / Dubai Telecom/ Nepal Operator/
centro de datos de Sudamérica,soluciones de prueba óptica mundiales de EXFO, etc., y han establecido una relación de cooperación a largo plazo.
