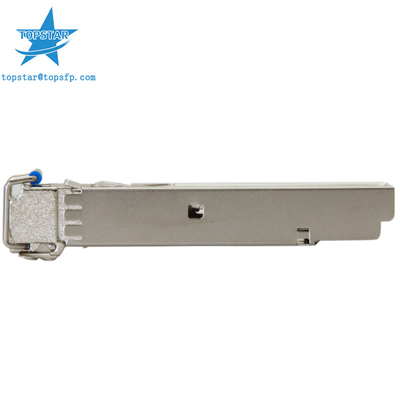

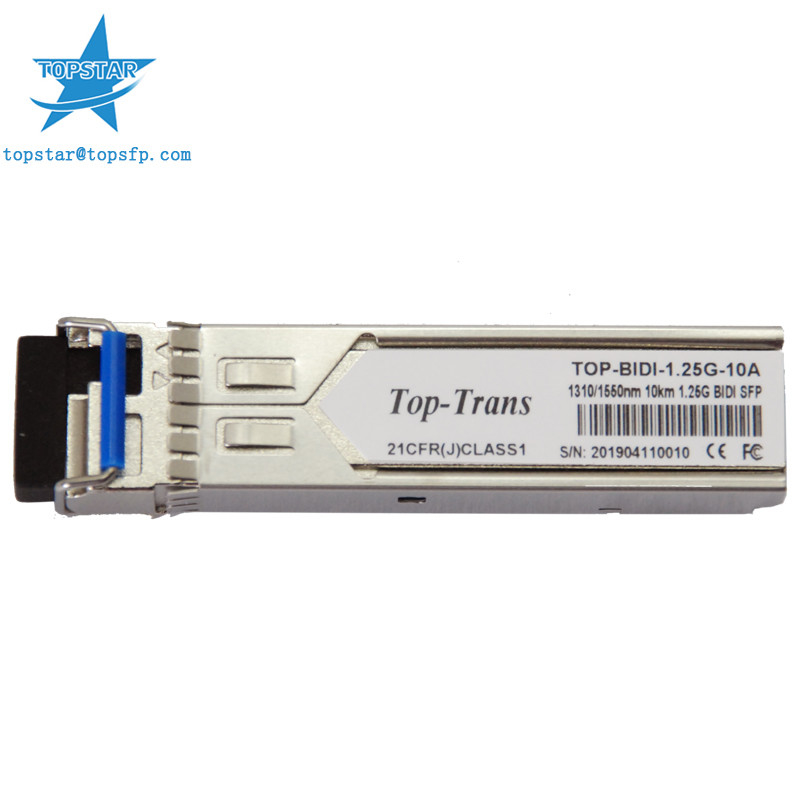

transmisor-receptor de Ethernet 10G del módulo el 10KM de 1490nm 1310nm 1.25G Bidi Sfp

Transmisor-receptor óptico del transmisor-receptor 1.25G 1310/1490nm (1490/1310nm) el 10KM



Transmisor-receptor bidireccional de SFP del conector del módulo 10G LC del transmisor-receptor los 80Km de SFP





Módulo óptico BIDI los 80Km Fetures:





Hasta las transmisiones de datos 1.25Gb/s



●Transmisor del laser del punto de congelación para TOP-BIDI-1.25G-10AD



●Transmisor del laser de DFB para TOP-BIDI-1.25G-10BD



●Fotodetector del PIN



●El hasta 10KM en los 9/125μm SMF



●huella Caliente-enchufable de SFP



●Tipo interfaz óptico enchufable de BIDI LC/UPC



●Disipación de energía baja



●Recinto del metal, para una EMI más baja



●RoHS obediente y sin plomo



●Sola fuente de alimentación de +3.3V



●Interfaz de supervisión de diagnóstico de Digitaces de la ayuda



●Obediente con SFF-8472



●Anuncio publicitario de la temperatura de funcionamiento del caso: 0°C a +70°C extendió: -10°C a +80°C industrial: -40°C a +85°C







USOS



●Interruptor para cambiar el interfaz



●Ethernet rápida



●Usos planos traseros cambiados



●Interfaz del router/del servidor



●Otros vínculos ópticos



ESTÁNDAR



●SFP+ MSA obediente



●SFF-8472 reversión 9,5 obediente



●IEEE802.3-2005 obediente



●Telcordia GR-468-CORE obediente



●Parte 15, clase B de la FCC 47 CFR obediente





FDA 21 CFR 1040,10 y 1040,11, class1 obediente





●RoHS obediente











Tipo de la fibra	SMF
Transmisor	EMI
fuente de alimentación	3.3V
Distancia	el 10Km
Factor de forma	SFP
longitud de onda	1490/1310 nanómetro
Temperatura extendida	-10°C a +80°C
Ratio óptico de la extinción	9dB
Temperatura de almacenamiento	-40-+85°





Los transmisores-receptores ópticos 1310&1490 de SFP 1.25G el 10KM se diseñan para los interfaces ópticos para las comunicaciones de datos con



fibra del solo modo (SMF). Los diseños del transmisor-receptor se optimizan para el alto rendimiento y rentable para proveer



clientes las mejores soluciones para los usos de las telecomunicaciones.





Funciones de diagnóstico de Digitaces





Los transmisores-receptores 1310&1490 de SFP 1.25G el 10KM apoyan el protocolo de comunicación serial de dos hilos según lo definido en SFP MSA. Es



muy estrechamente vinculado al E2PROM definido en el estándar del GBIC, con las mismas especificaciones eléctricas.



La identificación serial estándar de SFP proporciona el acceso a la información que describe las capacidades del transmisor-receptor, estándar de la identificación



los interfaces, el fabricante, y la otra información.



Además, los transmisores-receptores 1310&1490 de SFP 1.25G el 10KM proporcionan un interfaz de supervisión de diagnóstico digital aumentado único,



cuál permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo tales como temperatura del transmisor-receptor, corriente del prejuicio del laser, transmitida



el poder óptico, recibió voltaje óptico del poder y de fuente del transmisor-receptor. También define un sistema sofisticado de alarma y



banderas amonestadoras, que alerta a usuarios finales cuando los parámetros de funcionamiento particulares son exteriores de una gama normal del sistema de la fábrica.



SFP MSA define un mapa de memoria de 256 bytes en E2PROM que sea accesible sobre una interfaz en serie de dos hilos en la dirección 8bit



1010000X (A0h). El interfaz de supervisión de diagnóstico digital hace uso 8 de la dirección mordida 1010001X (A2h), así que originalmente



el mapa de memoria serial definido de la identificación permanece sin cambiar. El interfaz es idéntico a, y es así completamente compatible con versiones anteriores con ambos



la especificación del GBIC y el acuerdo multi de la fuente de SFP.
