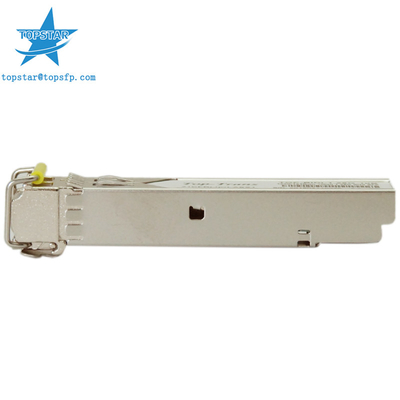

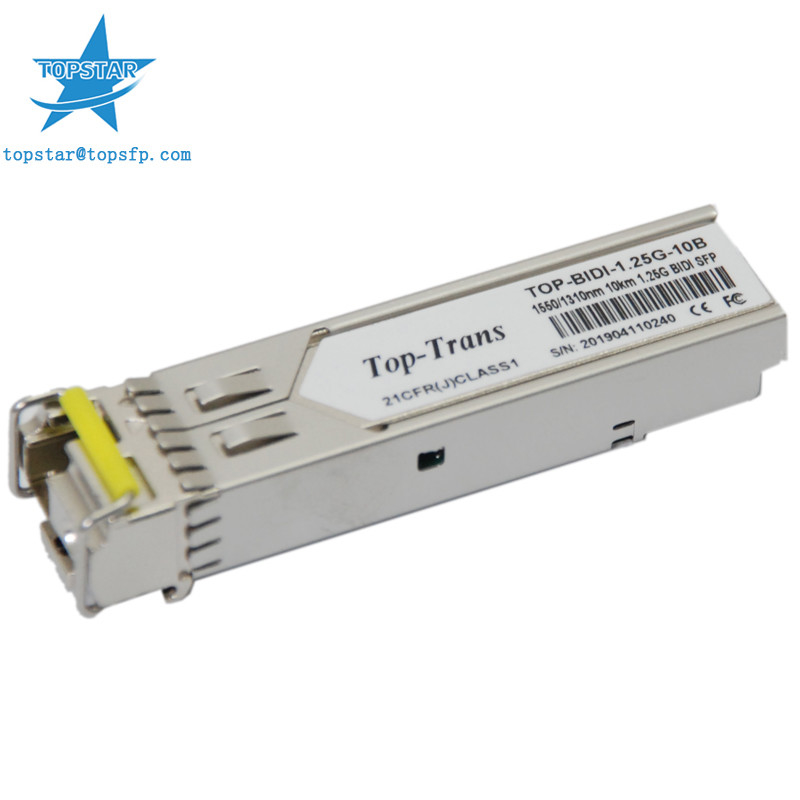

el 10Km 1,25 módulos de la fibra con varios modos de funcionamiento del transmisor-receptor 1550nm 1310nm de G SFP

1.25G módulo multi óptico de SFP de la fibra del modo 1550/1310nm del transmisor-receptor el 10Km





Módulo óptico el 10Km 1550/1310nm Fetures:





Hasta las transmisiones de datos 1.25Gb/s



Transmisor del laser del punto de congelación para TOP-BIDI-1.25G-10AD/BD



Transmisor del laser de DFB para TOP-BIDI-1.25G-10AD/BD



Fotodetector del PIN



El hasta 10km en los 9/125μm SMF



huella Caliente-enchufable de SFP



Tipo interfaz óptico enchufable de BIDI LC/UPC



Disipación de energía baja



Recinto del metal, para una EMI más baja



RoHS obediente y sin plomo



Sola fuente de alimentación de +3.3V



Interfaz de supervisión de diagnóstico de Digitaces de la ayuda



Obediente con SFF-8472



Anuncio publicitario de la temperatura de funcionamiento del caso: 0°C a +70°C extendió: -10°C a +80°C industrial: -40°C a +85°C







USOS





Interruptor para cambiar el interfaz



Ethernet rápida



Usos planos traseros cambiados



Interfaz del router/del servidor



Otros vínculos ópticos





ESTÁNDAR





SFP+ MSA obediente



SFF-8472 reversión 9,5 obediente



IEEE802.3-2005 obediente



Telcordia GR-468-CORE obediente



Parte 15, clase B de la FCC 47 CFR obediente











Tipo de la fibra	SMF
Temperatura industrial	-40°C a +85°C
Fuente de alimentación	3.3V
Distancia	el 10Km
Factor de forma	SFP
Longitud de onda	1310/1550 nanómetro
Certificado	CE
Ratio óptico de la extinción	9dB
Temperatura extendida	-10°C a +80°C







Los transmisores-receptores ópticos 1310&1550 de SFP 1.25G el 10KM se diseñan para los interfaces ópticos para las comunicaciones de datos con solo modo



fibra (SMF). Los diseños del transmisor-receptor se optimizan para el alto rendimiento y rentable para suministrar a clientes el mejor



soluciones para los usos de las telecomunicaciones.









Los transmisores-receptores 1310&1550 de SFP 1.25G el 10KM apoyan el protocolo de comunicación serial de dos hilos según lo definido en SFP MSA. Es



muy estrechamente vinculado al E2PROM definido en el estándar del GBIC, con las mismas especificaciones eléctricas.



La identificación serial estándar de SFP proporciona el acceso a la información que describe las capacidades del transmisor-receptor, estándar de la identificación



los interfaces, el fabricante, y la otra información.



Además, los transmisores-receptores 1310&1550 de SFP 1.25G el 10KM proporcionan un interfaz de supervisión de diagnóstico digital aumentado único,



cuál permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo tales como temperatura del transmisor-receptor, corriente del prejuicio del laser, transmitida



el poder óptico, recibió voltaje óptico del poder y de fuente del transmisor-receptor. También define un sistema sofisticado de alarma y



banderas amonestadoras, que alerta a usuarios finales cuando los parámetros de funcionamiento particulares son exteriores de una gama normal del sistema de la fábrica.



SFP MSA define un mapa de memoria de 256 bytes en E2PROM que sea accesible sobre una interfaz en serie de dos hilos en la dirección 8bit



1010000X (A0h). El interfaz de supervisión de diagnóstico digital hace uso 8 de la dirección mordida 1010001X (A2h), así que originalmente



el mapa de memoria serial definido de la identificación permanece sin cambiar. El interfaz es idéntico a, y es así completamente compatible con versiones anteriores con ambos



la especificación del GBIC y el acuerdo multi de la fuente de SFP.



El funcionamiento y la información de los diagnósticos es supervisado y divulgado por un regulador del transmisor-receptor de los diagnósticos de Digitaces (DDTC)



dentro del transmisor-receptor, que está alcanzado a través de una interfaz en serie de dos hilos. Cuando se activa el protocolo serial, el reloj serial



señal (la LCC, MOD Def 1) es generada por el anfitrión. Los datos positivos de los relojes del borde en el transmisor-receptor de SFP en esos segmentos



de los E2PROM que escribir-no se protegen. Los datos de los relojes del borde negativo del transmisor-receptor de SFP. La señal de datos seriales



(SDA, MOD Def 2) es bidireccional para la transferencia de datos seriales. El anfitrión utiliza SDA conjuntamente con la LCC para marcar el comienzo y el extremo



de la activación serial del protocolo. Las memorias se organizan como serie de palabras de datos de 8 bits que se puedan dirigir individualmente o



secuencialmente.



Los diagnósticos de Digitaces para el TOP-BIDI-1.25G-10AD/BD internamente están calibrados por abandono.
