Datos del producto:
|
| Tarifa de datos: | 1.25G | Fuente de alimentación: | 3.3V |
|---|---|---|---|
| Temperatura: | 0°C a +70°C | Medios tipo: | SMF |
| Distancia: | los 80km | Diagnóstico: | Sí |
| Longitud de onda: | 1310/1550nm | transmisor del laser: | DFB |
| Resaltar: | Transmisor-receptor óptico de 1.25G-80AD SFP,Transmisor-receptor óptico de 1.25G-80BD BIDI,Transmisor-receptor óptico los 80KM Rohs de SFP |
||

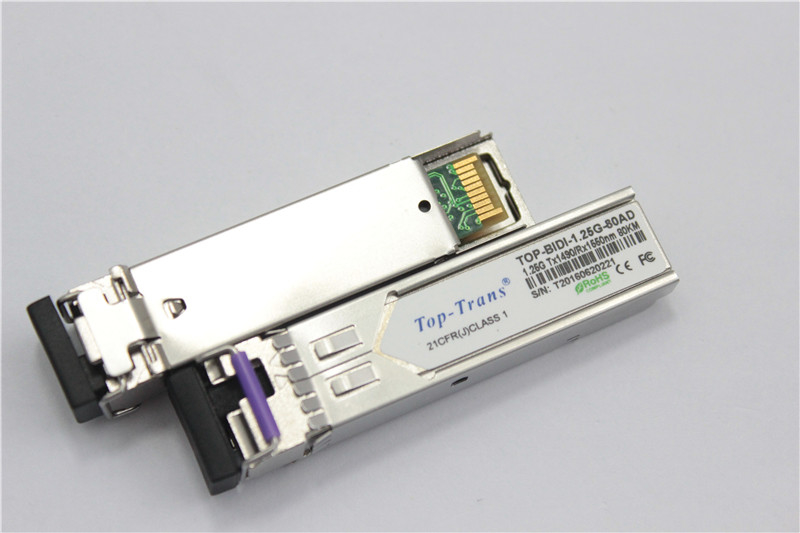

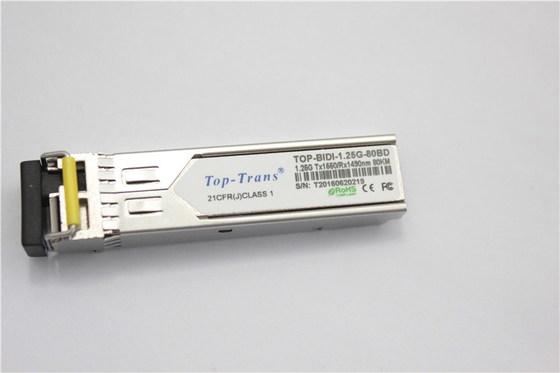

Módulos de larga distancia ópticos de la fibra del transmisor-receptor los 80KM de BIDI 1.25G-80AD/BD
Módulo óptico 80kilómetro Fetures:
●Encima de transmisiones de datos de to1.25Gb/s
●Transmisor del laser de DFB
●Fotodetector del PIN
●Hasta 80KMon9/125μmSMF
●huella Caliente-enchufable de SFP
●Tipo interfaz óptico enchufable de BIDILC/UPC
●Disipación de energía baja
●Recinto del metal, para una EMI más baja
●RoHS obediente y sin plomo
●Fuente de alimentación de Single+3.3V
●Interfaz de supervisión de diagnóstico de Digitaces de la ayuda
●WithSFF-8472 obediente
●Anuncio publicitario de la temperatura de funcionamiento del caso: 0°C a +70°C
Extendido: - 10°Cto +80°C
Industrial: - 40°Cto+85°C
USOS
●Interruptor para cambiar el interfaz
●Ethernet rápida
●Usos cambiados de la placa madre
●Interfaz del router/del servidor
●Otros vínculos ópticos
ESTÁNDAR
●SFP+MSA obediente
●SFF-8472reversion9.5 obediente
●IEEE802.3-2005 obediente
●Telcordia GR-468-CORE obediente
Especificación óptica delkilómetroBIDIdel módulo 80
| Tipo de la fibra | SMF |
|
Temperatura |
1310/1550nm |
|
Fuente de alimentación |
3.3V |
|
Distancia |
los 80Km |
|
Factor de forma |
SFP |
|
Longitud de onda |
1310/1550 nanómetro |
|
Certificado |
ROHS |
|
Ratio óptico de la extinción |
9dB |
Funciones de diagnóstico de Digitaces
Los transmisores-receptores 1310&1550 de SFP 1.25G los 80KM apoyan el protocolo de comunicación serial de dos hilos según lo definido en el SFPMSA. Es
muy estrechamente vinculado al E2PROM definido en el estándar del GBIC, con las mismas especificaciones eléctricas.
La identificación serial estándar de SFP proporciona el acceso a la información que describe las capacidades del transmisor-receptor, estándar de la identificación
los interfaces, el fabricante, y la otra información.
Además, los transmisores-receptores 1310&1550 de SFP 1.25G los 80KM proporcionan un interfaz de supervisión de diagnóstico digital aumentado único,
cuál permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo tales como temperatura del transmisor-receptor, corriente del prejuicio del laser, transmitida
el poder óptico, recibió voltaje óptico del poder y de fuente del transmisor-receptor. También define un sistema sofisticado de alarma y
banderas amonestadoras, que alerta a usuarios finales cuando los parámetros de funcionamiento particulares son exteriores de una gama normal del sistema de la fábrica.
El SFPMSA define un mapa de memoria de 256 bytes en E2PROM que sea accesible sobre una interfaz en serie de dos hilos en los 8 mordida
address1010000X (A0h). El interfaz de supervisión de diagnóstico digital hace uso 8 de la dirección mordida 1010001X (A2h), así que
el mapa de memoria serial originalmente definido de la identificación permanece sin cambiar. El interfaz es idéntico a, y es así completamente posterior
compatible con la especificación del GBIC y el acuerdo multi de la fuente de SFP.
El funcionamiento y la información de los diagnósticos es supervisado y divulgado por un regulador del transmisor-receptor de los diagnósticos de Digitaces (DDTC)
dentro del transmisor-receptor, que está alcanzado a través de una interfaz en serie de dos hilos. Cuando se activa el protocolo serial, el serial
la señal de reloj (LCC, ModDef1) es generada por el anfitrión. Los datos positivos de los relojes del borde en el transmisor-receptor de SFP en ésos
segmentos de los E2PROM que escribir-no se protegen. Los datos de los relojes del borde negativo del transmisor-receptor de SFP. El serial
la señal de datos (SDA, ModDef2) es bidireccional para la transferencia de datos seriales. El anfitrión utiliza SDA conjuntamente con la LCC para marcar
comienzo y final de la activación serial del protocolo. Las memorias son las palabras de datos organizadas de asaseriesof8-bit que pueden ser dirigidas
individualmente o secuencialmente.
Los diagnósticos de Digitaces para el TOP-BIDI-1.25G-80AD/BD internamente están calibrados por abandono.
