Datos del producto:
|
| Nombre del vendedor: | CISCO | Factor de forma: | QSFP28 100G y 40G |
|---|---|---|---|
| Longitud de onda de centro: | 855nm, 908nm | Distancia de transmisión: | el 100m |
| Temperatura: | +10°C a +70°C | Peso: | 0.06KG por pedazo |
| Garantía: | 1 año | Formato de la modulación: | NRZ |
| Protocolo: | EEE 802.3bm, QSFP28 MSA, SFF-8665, SFF-8636, CPRI, eCPRI | ||
| Resaltar: | transmisor-receptor óptico de 100G QSFP28,Transmisor-receptor óptico de 40GBASE QSFP28,Módulo de BiDi 100G QSFP28 del SENIOR |
||
Cisco QSFP-40/100-SRBD 10-3317-01 transmisor-receptor del senior-BiDi de 40GBASE y de 100G QSFP28
La descripción del transmisor-receptor de Cisco QSFP-40/100-SRBD
El tráfico del centro de datos continúa creciendo, conducido por aumentos en actividad del servidor, densidad del uso en los servidores virtualizados, y la demanda para las conexiones Este-Oeste del bajo-estado latente entre los servidores. Cuando el transmisor-receptor bidireccional popular de QSFP+ 40Gb (BiDi) fue lanzado, permitió a operadores de centro de datos, por primera vez, actualizar de 10Gb a 40Gb sin la necesidad de substituir la infraestructura del cable de la fibra. La dual-tarifa BiDi de la siguiente generación, que tiene los modos operativos 40Gb y 100Gb, ofrece las mismas ventajas y más.
Cisco QSFP transmisor-receptor de BiDi de la dual-tarifa de 40/100 GB puede funcionar como un 40Gb BiDi, haciendo juego su alcance del 100m y el 150m sobre la fibra con varios modos de funcionamiento OM3 y OM4, respectivamente. En el modo 100Gb, el alcance del BiDi de la dual-tarifa es los 70m y el 100m en OM3 y OM4, respectivamente. En ambos modos, los partidos del alcance de BiDi sus contrapartes SR4.
Como solo transmisor-receptor con el modo de operación estos dos, la dual-tarifa BiDi de Cisco permite a operadores de centro de datos reutilizar su infraestructura LC-connectorized a dos caras existente de MMF para la migración a partir de 10 GB a 40 GB o de 100 GB de conectividad de Ethernet, o a la migración de 40Gb a 100Gb.
Parámetros para el transmisor-receptor óptico de Cisco QSFP28 100G:
| Tipo de la fibra | Cable con varios modos de funcionamiento OM3 u OM4 |
| Conector | Conector a dos caras del LC |
| Transmita y reciba la longitud de onda (el nanómetro) | 840nm a 860nm |
|
Ancho de banda modal (MHz*km) *1 |
2000 (OM3) 4700 (OM4) 4700 (OM5) |
| Tirón Tab Color | Gris |
| Lasers y TIA | VCSEL y PIN |
| Poder de Tx |
-6 a +4dBm para la tarifa de datos 100G -4 a +5dBm para la tarifa de datos 40G |
|
Sensibilidad de Rx |
-7,9 a +4dBm para la tarifa de datos 100G -6 a +5dBm para latarifade 40datosdeG |
| Ratio de la extinción | DB 2,0 |
| Consumo de energía | 3,5 W |
| Sola fuente de alimentación | 3,3 V |

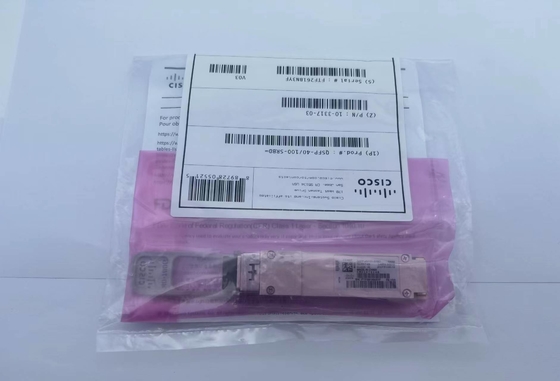

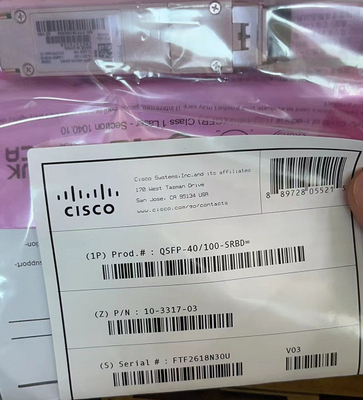

Foto para Cisco QSFP28 100G y el transmisor-receptor de 40G QSFP-40/100-SRBD
Características y ventajas de los módulos ópticos de Cisco QSFP28 100G
●capacidad de la dual-tarifa 40Gb y 100Gb
●Compatibilidad con versiones anteriores con 40Gb QSFP+ BiDi
●Factor de forma QSFP28
●Actúa sobre la infraestructura LC-connectorized a dos caras de la fibra de MMF, lo mismo que el SENIOR 10Gb y 40Gb BiDi
●Corrección de error delantero a bordo
●Modulación óptica PAM4
●Tecnología óptica bidireccional
●Permite mejora ampliada a 100Gb del SENIOR 10Gb o de 40Gb BiDi
Compatible con versiones anteriores con la tecnología del 40Gb BiDi de Cisco
Solamente Cisco ofrece compatibilidad con versiones anteriores con los transmisores-receptores nativos de 40Gb BiDi en un factor de forma QSFP28.
Como el 40Gb nativo BiDi, la dual-tarifa 40/100 GB BiDi transmite bidireccional en ambas fibras, usando longitudes de onda nominales de 850nm y de 910nm y filtros pasivos de la multiplexación de división de longitud de onda (WDM) en cualquier aislante Tx del extremo y los canales de Rx. En el modo 40Gb, transmite los canales de los andreceives 20Gb NRZ en cada fibra, para un ancho de banda global total de 40Gb.
En el modo 100Gb, actúa los canales de 50Gb PAM4, para un ancho de banda global total de 100Gb. La tecnología PAM4 permite tarifa de datos 50Gb con la señalización a las tarifas 25Gbaud. él 40/100G BiDi contiene una caja de cambios para traducir la señal de un formato 4x25G, natural al factor de forma QSFP28, al formato 2x50Gb para el ámbito óptico. También emplea la delantero-error-corrección a bordo (FEC) para reducir tasa de error mordida. Esto permite utilizar el transmisor y el receivertechnology actuales.
La dual-tarifa 40/100 GB BiDi ofrece opciones múltiples de la migración a los clientes de Cisco que están actuando actualmente los vínculos 10Gb o 40Gb en sus arquitecturas del centro de datos. Actualizando el equipo de red un extremo a la vez, los operadores puede ejercitar flexibilidad en horario y presupuestos.
