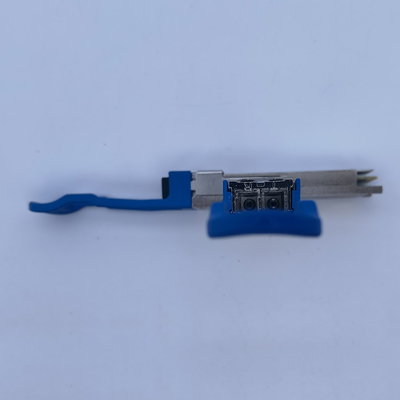

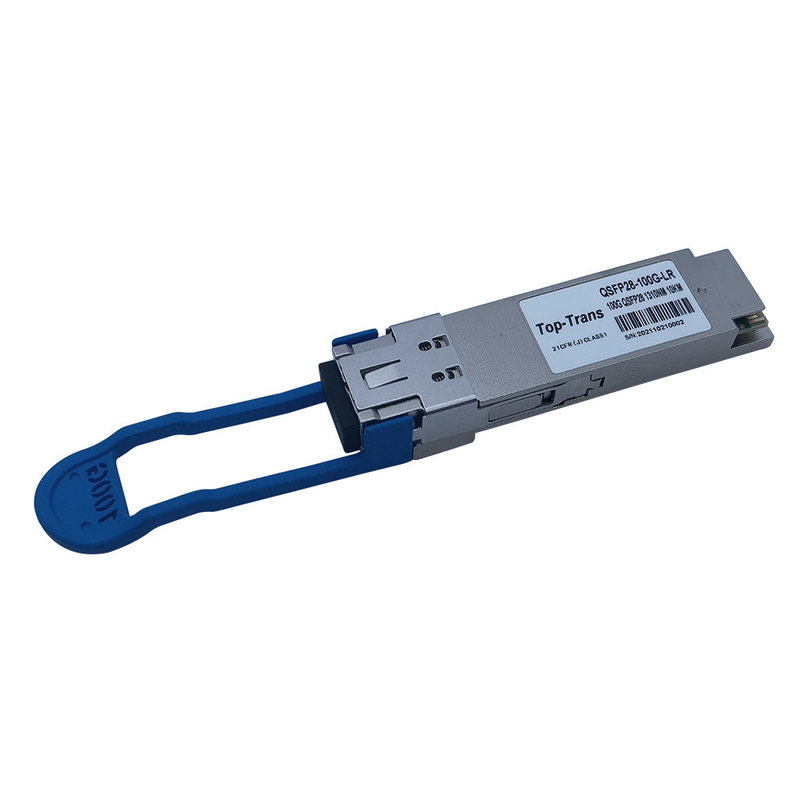

Solos transmisores-receptores de la lambda los 2KM SMF QSFP-100G-FR del Arista QSFP28 100G PAM4

Con la virtualización de la red, más lugares de la empresa que el uso nativo de la nube en los servidores de la nube se agrupa para una mejor capacidad de conversión a escala del sistema, menos inversión del coste y mantenimiento más simple. La nube distribuyó servicios conduce la necesidad de más movimiento de datos a través de los racimos de servidor y genera tráfico Este-Oeste explosivo. Para facilitar la distribución de la nube, la red del centro de datos simplifica la red de 3 gradas en la red de la Espina-hoja y desarrolla el ancho de banda de 10G en 25G/100G incluso 400GBASE en la esquina.

La red de la siguiente generación 400GBASE satisface la demanda robusta de la red cerca

• Análisis de datos grande y aprendizaje de máquina del AI

• Los servidores de la multi-plataforma del alto rendimiento y de más entrada-salida CPU/GPUs



• La aceleración de la red por DPUs y NIC elegante para la HPC de alta densidad



• La última nueva arquitectura de red del almacenamiento basada en medios de almacenamiento de NVMe



• Consumo de energía crítica y arquitectura simplifed



Al immegrate de 100GBASE en 400GBASE, la sola óptica de la lambda de QSFP28 100G PAM4 DR1/FR1 se diseña para substituir el 100G anterior AOC/SR4/PSM4 óptico en la capa de TOR para hojear. QSFP28 100G PAM4 DR1/FR1 ofrece a 100GBASE el alto ancho de banda para el acceso del servidor y los uplinks paralelos con 400GBASE PAM4 DR4/FR4 usando el MTP al cable del desbloqueo de 4 LC.

Los transmisores-receptores compatibles del Arista QSFP28 100G FR1 pueden ser tapados en cualquier puerto del Arista 100G QSFP e interoperar con la plataforma de la hoja 7388X5 y 7368x4 del Arista/del interruptor de centro de datos de la espina dorsal. El interfaz del empalme eléctrico es 4 * 25G NRZ, lo mismo que todos los módulos existentes de la herencia QSFP28 100G. Pero, no como 100G CWDM4, señales eléctricas de mux/demux 4 * la señal óptica de 25G NRZ en una fibra, los transmisores-receptores de QSFP28 100G FR1 utiliza un microprocesador de la caja de cambios para convertir los 4 * 25G NRZ en un 1 * señal óptica de 100G PAM4 y pares en el solo laser de la longitud de onda (o la “lambda”) para la transmisión. Debido a diversa modulación óptica, módulos de QSFP28 100G FR1 no interoperará con el módulo de la herencia 100G CWDM4 lite.

La óptica del Top-transporte QSFP28 100G PAM4 FR1 utiliza la sola señal de la lambda de la longitud de onda del centro de 50GBaud 1310 nanómetro y apoya las longitudes de vínculo de los hasta 2km vía fibra del solo modo G.652. La óptica del Top-transporte QSFP28 100G PAM4 FR1 utiliza la modulación óptica PAM4 y FEC y es completamente obediente con MSA QSFP28 100GBASE-FR.

Características dominantes

• QSFP28 MSA obediente

• VELOCIDAD de la ayuda 53.125Gbps

• 100G lambda 100GBASE-FR



• Transmisión de los hasta 2km en la fibra del solo modo (SMF) con FEC

• Temperatura de caso de funcionamiento: ℃ 0 - 70

• PAM4 modulación, señal eléctrica de 4x25G PAM4 al laser de 1x100G PAM4

• Sola fuente de alimentación de +3.3V, consumo de energía máximo 4.5W

• Temperatura de caso de funcionamiento: 0~70C

• RoHS obediente

• Interconexión con la óptica de 400GBASE-FR4 PAM4 vía el cable del desbloqueo de MTP/MPO

Uso

• Ethernet 100GBASE-FR

• 400GBASE-FR4 a 4 100GBASE-FR paralelos



Plataforma compatible

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

Parámetros

FAQ

• ¿Necesitamos la fractura portuaria de 400G a 4x100G qué usted puede proporcionar?

Para 400G a 4 * 100G, ofrecemos la longitud de vínculo de la fibra del desbloqueo para DR-500M, FR-2KM

QSFPDD-400G-DR4 con 4 * QSFP28-100G-DR1

QSFPDD-400G-FR4 con 4 * QSFP28-100G-FR1

Vía 8 corazones MTP/MPO a 4 de cable a dos caras del desbloqueo del LC de 2 corazones

• ¿Puedo utilizar su módulo QSFP28 en los interruptores del Arista 7170-32C?

Sí, nuestro TQSFP28-100G-FR1 es totalmente compatible con el Arista QSFP-100G-FR

la garantía del 100% interopera con los puertos de 100G QSFP28 de interruptores del Arista

• ¿Puede su óptica interoperar con QSFP28 CWDM4?

No, su modulación óptica es diferente, cuando CWDM4 utiliza 4 * 25G NRZ pero este FR1 utiliza 1 * 100G PAM4

• ¿Qué si encuentro su óptica no satifiying con nuestro vínculo de la fibra, ocurren las pérdidas de señal críticas?

La nuestra óptica es produjo usando nuevos componentes frescos con el control estricto del control de calidad sobre prueba del parámetro y de funcionamiento, en el diagrama del detector y del ojo de error. El ratio de la calificación está más de 99,9%

Si algunos defectos de calidad suceden dentro de la garantía, arreglaremos substituir/servicio de reparación inmediatamente

• ¿Usted vende el otro tipo de la óptica de 100G QSFP28?

Sí, podemos ofrecer QSFP28 100G SR4, PSM4, LR4, PLR4, CWDM4, CWDM4-Lite, ER4L, ER4, ZR4 etc
