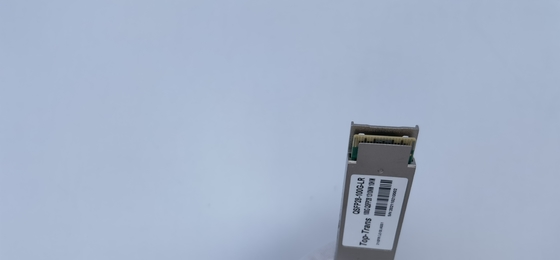

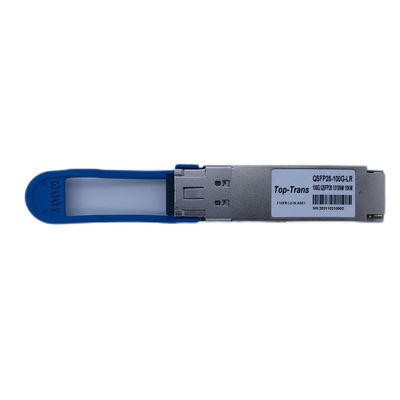

Arista QSFP28 100G PAM4 Óptica de Lambda Único 10KM SMF LC Duplex QSFP-100G-LR1

100G Single Lambda es la nueva tecnología desarrollada para las ópticas QSFP28 100G por el grupo MSA, diseñada para reducir el alto costo de operación para los operadores que utilizan los 100G SR4, LR4, CWDM4 y PSM4 existentes.100G Single Lambda utiliza la modulación óptica PAM4 para acoplar la señal eléctrica 4*25G NRZ en 1*100G PAM4 Single lambda laser con el chip DSP de la caja de engranajes.La modulación lambda PAM4 única simplifica en gran medida la complejidad de mux/demux e integra cuatro señales 25G en un enlace 100G y reduce los costosos componentes ópticos.

La óptica Lambda 100G utiliza una sola longitud de onda de 1310nm y modulación PAM4 50GBaud, por lo que permite la compatibilidad con la misma óptica QSFP-DD 400G.La óptica QSFP-DD PLR4 utiliza 4 enlaces paralelos de señal óptica de 1310NM 100G PAM4 50GBaud, puede vincularse a cuatro ópticas 100G QSFP28 100G con cables Breakout y proporcionar la transición suave de 100G a 400G.

Los transceptores QSFP28 100G LR1 compatibles con Arista se pueden conectar a cualquier puerto QSFP Arista 100G. La interfaz del conector eléctrico es 4 * 25G NRZ,el mismo que todos los módulos QSFP28 100G existentesPero, a diferencia de 100G LR4 mux/demux 4 * 25G NRZ señal óptica en una fibra, the QSFP28 100G LR1 Transceivers uses a gearbox chip to convert the 4 * 25G NRZ electrical signals into a 1 * 100G PAM4 optical signal and couples into the single wavelength laser (or "lambda") for transmissionDebido a la modulación óptica diferente, los módulos QSFP28 100G LR1 no interoperarán con el módulo 100G LR4 heredado.

La óptica Top-Trans QSFP28 100G PAM4 LR1 utiliza una señal lambda única de 50GBaud en una longitud de onda central de 1310nm y admite longitudes de enlace de hasta 10 km a través de fibra de modo único G.652.La óptica Top-Trans QSFP28 100G PAM4 LR1 utiliza modulación óptica PAM4 y FEC y es totalmente compatible con MSA QSFP28 100GBASE-LR Single Lambda. The QSFP28 100G PAM4 LR1 optics can extend the fiber link to interconnect nearby infrastructure within 10km and be ideal for the interconnect of spine to core or spine/spine or DCI etc for campus & data center network.

Características clave del QSFP28

• Conforme con el MSA QSFP28

• Apoya la tasa Baud de 53.125Gbps

• 100G Lambda y 100GBASE-LR

• Transmisión de hasta 10 km en fibra de modo único (SMF) con FEC

• Temperatura de la caja de funcionamiento:0 - 70 °C

• Modulación PAM4, señal eléctrica PAM4 4x25G a láser PAM4 1x100G

• Fuente de alimentación única +3,3 V, consumo máximo de energía 4,5 W

• Temperatura de la caja de trabajo: 0 ~ 70C

• Compatible con la Directiva RoHS

• Interconectar con las ópticas PAM4 de 400GBASE-PLR4 a través de un cable MTP/MPO

- ¿ Qué?

Aplicaciónde tipo QSFP28

• Ethernet de 100GBASE-LR- ¿ Qué?

• Se aplicarán los siguientes requisitos:

- ¿ Qué?

- ¿ Qué?Plataforma compatiblede tipo QSFP28

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

Parámetrosde tipo QSFP28

Preguntas frecuentesde tipo QSFP28

• Necesitamos un puerto dividido de 400G a 4x100G. ¿Qué puede proporcionar?

- ¿ Qué?

Para 400G a 4 * 100G, ofrecemos la breakout longitud de enlace de fibra para DR-500M, FR-2KM, LR-10KM

QSFPDD-400G-PLR4 con 4 * QSFP28-100G-LR1

QSFPDD-400G-FR4 con 4 * QSFP28-100G-FR1

QSFPDD-400-DR4 con 4 * QSFP28-100G-DR1

A través de 8 núcleos MTP/MPO a 4 de 2 núcleos LC Duplex Breakout Cable

• ¿Puedo usar su módulo QSFP28 en los switches de la marca CE16800?

- ¿ Qué?
Sí, la compatibilidad de marca es la mejor demanda popular de nuestros clientes pasados.
Nuestra óptica garantizará el trabajo en los interruptores de Brand Cloud Engine.

- ¿ Qué?

• ¿Puede su óptica interoperar con QSFP28 LR4?

- ¿ Qué?

No, su modulación óptica son diferentes, cuando LR4 utiliza 4 * 25G NRZ pero este LR1 utiliza 1 * 100G PAM4

• ¿Qué pasa si descubro que sus ópticas no se satisfacen con nuestro enlace de fibra, se producen pérdidas críticas de señal?

- ¿ Qué?

Nuestras ópticas se producen utilizando nuevos componentes frescos a través del estricto control de QC sobre parámetros y pruebas de rendimiento, en el detector de errores y el diagrama del ojo.

Si se producen defectos de calidad dentro de la garantía, organizaremos el servicio de reemplazo / reparación inmediatamente
