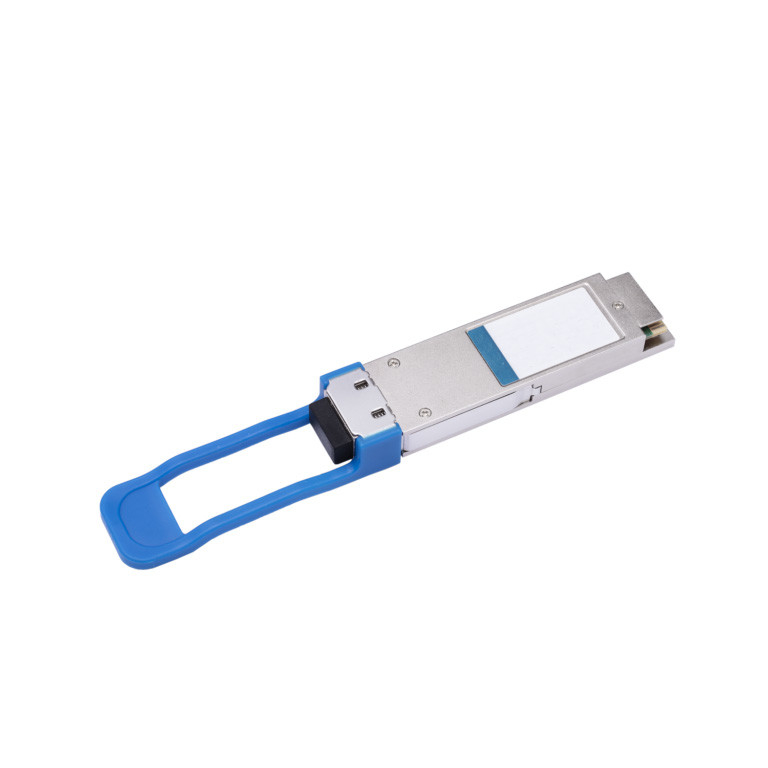

Enebro compatible QSFP-100G-LR, módulo óptico de 100GBASE-LR1 SMF el 10km

Módulo óptico compatible del enebro QSFP-100G-LR QSFP28 100G-LR/100GBASE-LR1 SMF el 10km

Número de parte 740-096178
Velocidad 100 Gigabit Ethernet
No. capaz del desbloqueo
Tipo QSFP28 del transmisor-receptor
Tipo de producto transmisor-receptor óptico
Duplex LC del conector
Supervisión de sí disponible
Supervisión óptica de Digitaces sí
Información adicional que estos transmisores-receptores interoperan con la óptica del desbloqueo de QDD-4X100G. Por ejemplo, el QDD-4X100G-FR interconecta con cuatro transmisores-receptores de QSFP-100G-LR. La interconexión de los transmisores-receptores de QSFP-100G-LR en los solos vínculos (QSFP-100G-LR a QSFP-100G-LR o a QSFP-100G-FR) e interoperar en la longitud de vínculo más corta. Los transmisores-receptores de QSFP-100G-LR no son compatibles con los transmisores-receptores de la temprano-generación 100-Gbps (por ejemplo, QSFP-100G-CWDM4 y QSFP-100G-LR4). Estándar: 100G lambda MSA, 100G-LR IEEE P802.3cu, supervisión de diagnóstico de la conformidad 100GBASE-LR1MSA (SFF, para e.g. SFF-8665) SFF-8665Digital
Temperatura del transmisor-receptor
Voltaje de fuente del transmisor-receptor
Prejuicio de Tx actual
Tx de potencia de salida
Rx recibió poder óptico
Applications100G-LR o 100GBASE-LR1 apoyado (cláusula 140), (ningún FEC) tarifa de la señalización CAUI-4, cada carril
Carril del anfitrión: NRZ; 25,78125 ± del GBD 100 PPM
Medios carril: PAM4; 53,125 ± del GBD 100 PPM
Longitudes de onda del transmisor fibers1Transmitter (gama) 1304,5 nanómetro a 1317,5 longitudes de onda nmReceive del carril (gama) 1304,5 nanómetro al nmTransmitter 1317,5 de potencia de salida, por cada uno al carril (mínimo) - dBmTransmitter 1,4 de potencia de salida, por cada uno dBmTransmitter) 4,5 máximos del carril (y cierre para PAM4 (TDECQ), por cada uno carril del ojo de la dispersión energía de entrada (máxima) de 3,4 dBReceiver, por cada uno carril (mínimo) - energía de entrada de 8,2 dBmReceiver, por cada uno carril sensibilidad (máxima) de 4,8 dBmReceiver (OMA), por cada uno carril (máximo)
Para TECQ < 1=""> para 1,4 el DB del ≤ 3,4 del ≤ TECQ del DB: -7,5 + dBm de TECQ
Sensibilidad subrayada del receptor (OMA) cada carril (máximo) - dBm 4,1
Tipo de cable SMF
Μm tamaño/cladding9/125 de la base
Cláusula 140.10.1 del gradeIEEE de la fibra: Tipo B1.1 del IEC 60793-2-50, tipo B1.3, o tipo B6_a o requisitos en el cuadro 140-13 de IEEE donde diferencian.
Distance10 kilómetro
Consumo de energía máximo (W) 4,0 W
Temperatura de funcionamiento (gama) 0° C a 70° C
Almacenamiento temperature-40° C a 85° C
Peso y dimensiones típicos
Peso: 0,2 kilogramos
Altura: 13,5 milímetros
Anchura: 18,35 milímetros
Profundidad: 73,4 milímetros
