Datos del producto:
|
| Temperatura: | 0°C~+70°C | Factor de forma: | QSFP28 100G |
|---|---|---|---|
| Distancia de transmisión: | el 100m | Peso: | 0.05Kg/pcs |
| Protocolo: | IEEE 802.3bm QSFP28 MSA | Tamaño de base: | G.652 |
| Resaltar: | Brocado QSFP28 100G SR4,CE QSFP28 100G SR4,4x25GbE 100GBASE SR4 |
||
Transmisor-receptor óptico módulo 100GBASE-SR4 o 4x25GbE de XBR-100G-SR4-0288 del brocado QSFP28 100G SR4 para la cuchilla FC32-64
Las características QSFP28 100G SR4 del transmisor-receptor original del brocado:
Puntos culminantes
• Proporciona la alta confiabilidad de sistema basada en la prueba rigurosa de la calificación y de la certificación
• Parámetros de diseño únicos de las palancadas para proveer del rendimiento más alto las soluciones industria-principales del brocado para apoyar continuidad y recuperación de catástrofes del negocio
• Cumple con (IEEE 802.3bm) las especificaciones ópticas 100GBASESR4, ayudando a asegurar compatibilidad con la otra óptica standardscompliant
• Ayudas eliminar problemas resultando de los cambios de diseño inesperados, proporcionando compatibilidad de punta a punta en curso
• Optimiza conectividad con las plataformas del brocado para permitir llave máxima de la distancia del cable
Características
• transmisor-receptor óptico (3.3V) de Ethernet de diagnóstico digital Caliente-intercambiable, de baja tensión que apoya vínculos seriales de alta velocidad sobre la fibra con varios modos de funcionamiento 1×12 a un índice de señalización de 4×25.8 Gb/s
• 4×25.8 Gb/s 850 lasers del nanómetro
• Especificaciones de interfaz ópticas por IEEE 802.3bm 100GBASE-SR4
• Características de diagnóstico por QSFP28 MSA del cual proporcione la supervisión en tiempo real:
Poder óptico transmitido −
Poder óptico recibido −
Prejuicio del laser del − actual
Temperatura del −
• Conector del estándar industrial MPO 1×12
• fibra con varios modos de funcionamiento de la longitud de vínculo de los 70m OM3, longitud de vínculo del 100m en la fibra con varios modos de funcionamiento OM4
• Laser de la clase 1 de la clase 1/CDRH del IEC 60825-1, ojo-seguro
• Conformidad con la restricción en voltaje de fuente peligroso del directive− de las sustancias (RoHS)
Parámetros para el transmisor-receptor óptico compatible de Chelsio QSFP28 100G:
| Parámetro | Descripción |
| Funcionamiento | Línea velocidad de 4×25.8 Gb/s, llena - duplex |
| Medios | Caliente-enchufable, el estándar industrial QSFP28, MPO 1×12 requirió el cable: 12 fibra MPO MMF femenino-a-femenino (los 70m en la fibra OM3, el 100m en la fibra OM4) |
| Parámetros de funcionamiento |
Transmita (Tx): • Longitud de onda: 10 canales, 840 a 860 nanómetro • Poder medio: −9.1 al dBm +2,4 por el canal • RIN: máximo de −128 dB/Hz. • Pérdida de vuelta óptica: máximo del DB 12. • OMA: −7.1 al dBm +3,0 por el canal reciben (Rx): • Longitud de onda: 4 canales, 840 a 860 nanómetro • Poder medio por carril: −11.0 al dBm +2,4 por el canal • Pérdida de vuelta óptica: máximo del DB −12. • SRS OMA: máximo del dBm −5.6 por el canal |
| Tamaño |
Anchura: 41,65 milímetros (1,64 pulgadas) Altura: 17,40 milímetros (0,69 pulgadas) Profundidad: 107,50 milímetros (4,23 pulgadas) |
| Temperatura de almacenamiento | −40°C a +85°C (−40°F a +185°F) |
| Disipación de poder | 2.5W máximo |

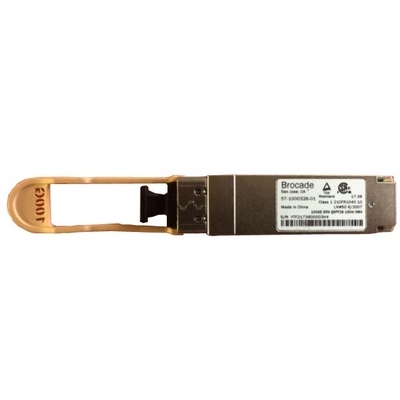

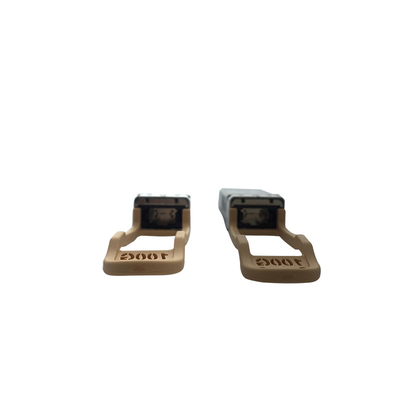

Foto para el transmisor-receptor del brocado QSFP28 100G SR4 el 100m
