Datos del producto:
|
| Longitud de onda central: | 1271, 1291, 1311 y 1331nm | La temperatura: | 0°C~+70°C |
|---|---|---|---|
| Distancia de transmisión: | los 2km | Peso: | 0.06KG por pedazo |
| Protocolo: | Conformidad de QSFP28 MSA SFF-8665 | Garantía: | 1 año |
| color del tirón: | verde | ||
| Resaltar: | INNOLIGHT TR-FC13T-NAM,módulo CWDM4 IR4 100G QSFP28,módulo 1310m 2km 100G QSFP28 |
||
INNOLIGHT TR-FC13T-NAM 100Gb QSFP28 Módulo CWDM4 IR4 1310m 2km Transceptor óptico
de innolightTR-FC13T-NAM Descripción general del transceptor óptico QSFP28 100G
Este transceptor 100G QSFP28 con longitudes de onda centrales de los 4 canales CWDM son 1271, 1291, 1311 y 1331 nm como miembros de la red de longitudes de onda CWDM definida en ITU-T G.694.2.Contiene un conector LC dúplex para la interfaz óptica y un conector de 38 pines para la interfaz eléctrica.Para minimizar la dispersión óptica en el sistema de larga distancia, se debe aplicar fibra monomodo (SMF) en este módulo.Se requiere host FEC para admitir una transmisión de fibra de hasta 2 km.
Este producto convierte los datos de entrada eléctrica de 100 Gb/s de 4 canales en señales ópticas CWDM (luz), mediante una matriz de láser de retroalimentación distribuida (DFB) de 4 longitudes de onda.La luz es combinada por las partes MUX como datos de 100 Gb/s, propagándose fuera del módulo transmisor desde el SMF.El módulo receptor acepta la entrada de señales ópticas CWDM de 100 Gb/s y las demultiplexa en 4 canales individuales de 25 Gb/s con diferente longitud de onda.Cada luz de longitud de onda es recolectada por un fotodiodo discreto y luego se emite como datos eléctricos después de amplificarse por un TIA y un amplificador posterior.La figura 1 muestra el diagrama de bloques funcional de este producto.
Características
• Cumple con QSFP28 MSA
• Diseño MUX/DEMUX de 4 carriles CWDM
• Admite una tasa de bits agregada de 103,1 Gb/s
• 100G CWDM4 MSA Especificaciones técnicas Rev1.1
• Transmisión de hasta 2 km en fibra monomodo (SMF) con FEC
• Temperatura de funcionamiento de la caja: 0 a 70oC
• Interfaz eléctrica 4x25G (OIF CEI-28G-VSR)
• Consumo máximo de energía 3.5W
• Conector LC dúplex
• RoHS
Aplicaciones
• Interconexión del centro de datos
• Ethernet 100G
• Interconexiones Infiniband QDR y DDR
• Redes empresariales
Parámetros para el transceptor óptico Intel QSFP28 100G:
| Tipo de fibra | Fibra monomodo OS2 |
| Conector | LCconector dúplex |
| Longitud de onda de transmisión y recepción (nm) | 1271, 1291, 1311 y 1331Nuevo Méjico |
| Color de la lengüeta | Verde |
| Poder TX | -6.5 a 2.5dBm |
| sensibilidad prescrita | -10dBm |
| El consumo de energía | 3.5W |
| Dimensiones | (Al. x An. x Pr.) 13,5 x 18,4 x 72,4 mm |

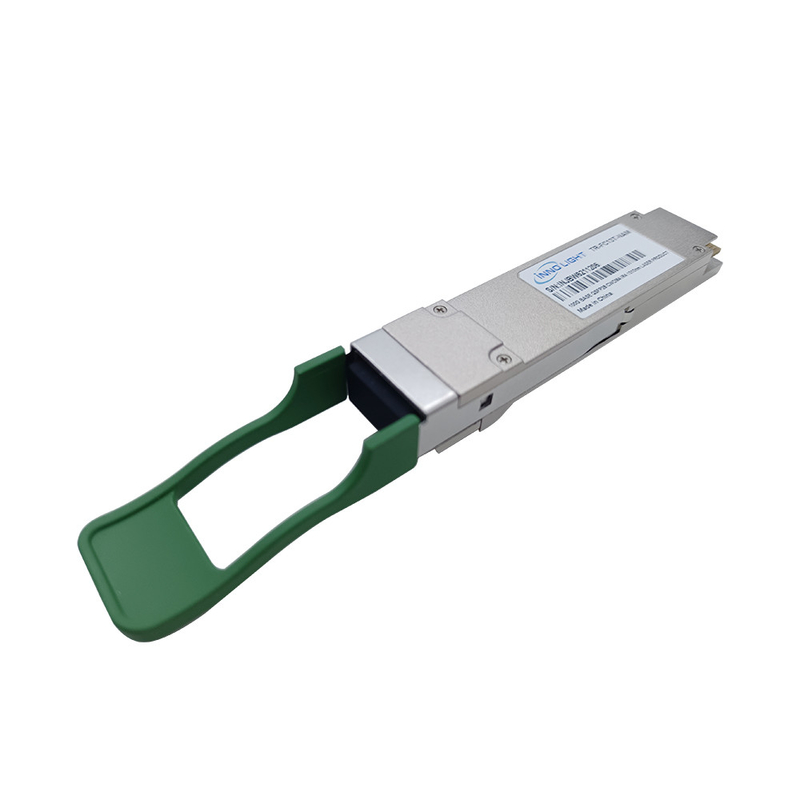

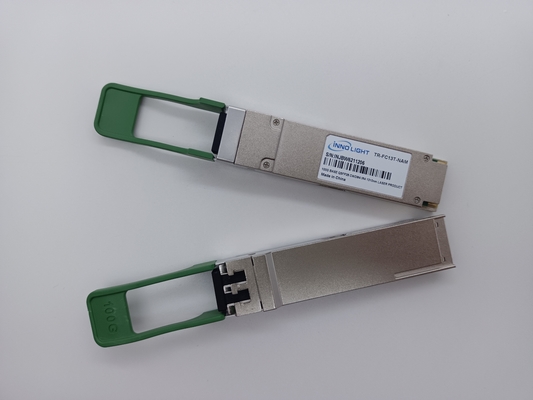

Foto paraQSFP28 100G de Innolight TR-FC13T-NAMTransceptor
Preguntas más frecuentes
Q1.¿Sus módulos transceptores son compatibles con alguna marca?
R1: Sí, todos los SFP de la marca Topstar son compatibles con los siguientes: Nortel, Juniper, Alcatel-lucent, FOUNDRY,
EXTREMO, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, Allied, SMC, Brocade, Force10, Hirschmann, Planet, Adtran, ASNTE, Trendnet, BDCOM, BLADE, BITWAY, Telco, D-Link, Feixun... etc.
Q2.¿Cómo le va a su empresa con respecto al control de calidad?
A2: cada óptica individual se prueba individualmente en nuestro centro de pruebas y también se prueba la compatibilidad en una variedad de diferentes marcas de equipos de red
Q3.¿Cuáles son los términos comerciales?
A3: Plazo de ejecución: la óptica más popular en stock, lista para enviar.algunas de las ópticas de mayor valor y especializadas tienen un tiempo de entrega corto.
Plazo de pago: Western union, T/T, Aliexpress escow, money gram, pago en efectivo
Garantía: 3 años
Q4.¿Cuál es el rango de temperatura de funcionamiento de los módulos ópticos?
A4: Rango de temperatura comercial (COM): 0 a 70 °C (32 a 158 °F)
Rango de temperatura extendido (EXT): -5 a 85 °C (23 a 185 °F)
Rango de temperatura industrial (IND)::-40 a 85 °C (-40 a 185 °F)
Rango de temperatura de almacenamiento: -40 a +85 °C (-40 a 185 °F)
Podemos suministrar de acuerdo a su solicitud.
