Datos del producto:
|
| Longitud de onda de centro: | 840 a 860nm | Temperatura: | 0°C~+70°C |
|---|---|---|---|
| Peso: | 0.05KG/PCS | Funcionamiento: | auto-detección de las velocidades de puerto 64G, 32G, y 16G. |
| Tipo de cable: | MMF | Distancia del cable: | el 100m |
| Conector: | Duplex del LC del estándar industrial | obediente: | RoHS |
| Resaltar: | Módulo del transmisor-receptor del brocado QSFP+,módulo del transmisor-receptor del 100M QSFP+,57-1000294-01 módulo del transmisor-receptor |
||
Módulo del transmisor-receptor del brocado FC32-64 XBR-000245 57-1000294-01 4×16G SWL 100 M FC QSFP+ SWL
Especificación del transmisor-receptor del brocado 4x16G FC SFP+ SWL
El brocado 4×16 GFC SWL QSFPs es caliente-intercambiable, de baja tensión (3,3 V) transmisores-receptores ópticos de diagnóstico digitales que apoyan vínculos seriales de alta velocidad sobre fibra óptica con varios modos de funcionamiento en la señalización de tarifas hasta 14,025 Gbps. Cumplen con la especificación mecánica de QSFP MSA (SFF-8436).
El brocado 4×16 GFC SWL QSFPs es 850 multi-clasificados nanómetro QSFPs que cumple con 14,025 especificaciones del canal de la fibra de los Gbps. Los puntos culminantes del producto incluyen:
• 850 transmisor con varios modos de funcionamiento del nanómetro VCSEL
• Características de diagnóstico por SFF-8472 de “interfaz supervisión de diagnóstico para los transmisores-receptores ópticos,”
abastecimiento de la supervisión en tiempo real de:
– Poder óptico transmitido
– Poder óptico recibido
– Prejuicio del laser actual
– Temperatura
– Voltaje de fuente
• Conector de cable de cinta del estándar industrial MTP 1×12
• Longitud de vínculo de 100 M en la fibra OM4
• Laser de la clase 1 de la clase 1/CDRH del IEC 60825-1, ojo-seguro
• Conformidad con la restricción en directorio peligroso de las sustancias (RoHS)
Puntos culminantes
• Proporciona alta confiabilidad de sistema con procesos rigurosos de la calificación y de la certificación
• Parámetros de diseño únicos de las palancadas para proveer del rendimiento más alto las plataformas industria-principales del interruptor y de la espina dorsal del brocado
• Las ayudas eliminan los problemas relacionados con la incompatibilidad del transmisor-receptor, reduciendo tiempo muerto y costes de la ayuda
• Ayudas eliminar problemas resultando de los cambios de diseño inesperados, proporcionando compatibilidad de punta a punta en curso
• Optimiza conectividad con las plataformas del brocado para permitir distancia máxima del cable
• Proporciona la ayuda para los altos vínculos del Inter-chasis de la producción (ICLs)
Número de parte que ordena
•XBR-000245
Parámetros para el módulo del transmisor-receptor de 4x16G FC SFP+ SWL:
| Funcionamiento | Canal de la fibra: Línea velocidad de los Gbps 4×14.025, llena - duplex |
| Medios | Caliente-enchufables, factor de forma enchufable (QSFP), conector de cable de cinta de MTP 1×12, longitud de onda corta (SWL) del patio del estándar industrial pequeño |
| Parámetros de funcionamiento |
Transmita (Tx): Longitud de onda: 840 a 860 anchuras espectrales del nanómetro: 0,50 nanómetros Poder medio: −7.6 al dBm +2,4 por el canal RIN: −128 dB/Hz máximo Pérdida de vuelta óptica: DB 12 máximo OMA: −2.5 al dBm +3 por el canal
Reciba (Rx): Longitud de onda: 840 a 860 nanómetro Poder medio: dBm 2,4 máximo por el canal Pérdida de vuelta óptica: minuto SRS del DB −12 OMA: dBm −10 máximo por el canal máximo del atajo del DB 3: 18 gigahertz |
| Tamaño |
Anchura: 18,35 milímetros (0,72 adentro.) Altura: 12,67 milímetros (0,50 adentro.) Profundidad: 71,00 milímetros (2,82 adentro.) |
| Temperatura de almacenamiento | −40°C a +85°C (−40°F a +185°F) |
| Disipación de poder | 1.5W |

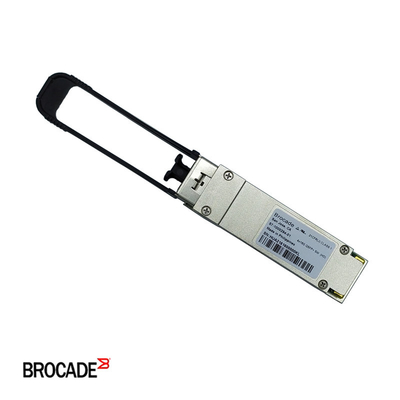

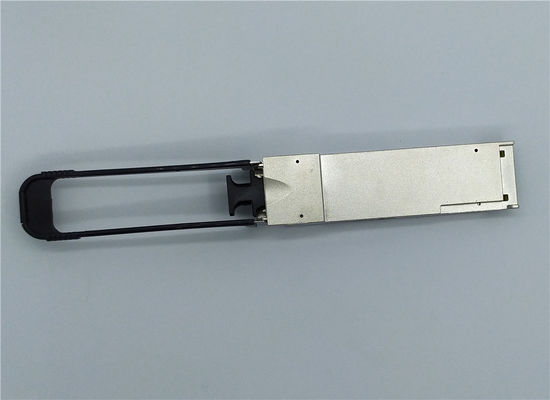

Foto para el transmisor-receptor del brocado 4x16G FC SFP+ SWL
FAQ
Q1. ¿A excepción de los módulos ópticos de este transmisor-receptor del brocado 4x16G FC SFP+, qué más el brocado sfp puede usted ofrecer?
A1: los pls comprueban la forma abajo para saber si hay el módulo óptico del brocado que podemos ofrecer;
| Tarifa de datos |
Descripción
|
Fabricación
Número de parte
|
El ordenar del brocado
Número de parte
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1-pack)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1-pack)
|
| 4x32G FC QSFP+ |
2 kilómetros
|
57-1000480-01
|
XBR-000285 (1-pack)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1-pack)
XBR-000463 (8-pack)
|
| 64G FC SFP+ |
LWL - 10 kilómetros
|
57-1000496-01
|
XBR-000468 (1-pack)
XBR-000469 (8-pack)
|
| 64G FC SFP+ |
ELWL - 25 kilómetros
|
57-1000497-01
|
XBR-000466 (1-pack)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1-pack)
XBR-000213 (8-pack)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1-pack)
XBR-000413 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 kilómetros
|
57-1000332-01
|
XBR-000238 (1-pack)
XBR-000239 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 kilómetros
|
57-1000486-01
|
XBR-000438 (1-pack)
XBR-000439 (8-pack)
|
| 32G FC SFP+ |
ELWL - 25 kilómetros
|
57-1000355-01
|
XBR-000278 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 kilómetros
|
57-1000494-01
|
XBR-000478 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 kilómetros
|
57-1000498-01
|
XBR-000479 (1-pack)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1-pack)
XBR-000193 (8-pack)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1-pack)
XBR-000493 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 kilómetros |
57-0000089-01
|
XBR-000198 (1-pack)
XBR-000199 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 kilómetros |
57-1000488-01
|
XBR-000498 (1-pack)
XBR-000499 (8-pack)
|
|
16G FC SFP+
|
ELWL - 25 kilómetros |
57-1000262-01
|
XBR-000258 (1-pack)
|
|
16G FC SFP+
|
ELWL - 25 kilómetros |
57-1000489-01
|
XBR-000458 (1-pack)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1-pack)
XBR-000164 (8-pack)
|
| 8G FC SFP+ | LWL - 10 kilómetros |
57-1000027-02
|
XBR-000153 (1-pack)
XBR-000172 (8-pack)
|
| 8G FC SFP+ | ELWL - 25 kilómetros |
57-0000080-01
|
XBR-000174 (1-pack)
|
Q2: ¿Es este brocado auténtico transmisor-receptor original de 4x16G el 100M FC SFP?
A2: Sí, Topstar es el distribuidor superior del brocado de la ventaja en China, vendemos la marca SFP desde el año 2006 y nunca vendemos la falsificación o artículos de marca de la copia.
Q3: ¿Hace su SFP proporcionan una garantía de la calidad?
A3: Para el brocado SFP, ofrecemos la garantía de un año. Cualquier problema de la calidad, substituiremos para usted;
Q4: ¿Puede usted enviar este módulo de SFP a mi lugar? ¿y cuánto tiempo toma?
A4: Sí, podemos proporcionar el envío a domicilio vía los servicios logísticos de DHL, de FEDEX, de Aramex y de UPS etc.
El logístico expreso lleva generalmente 5-12 días global.
