Datos del producto:
|
| Longitud de onda de centro: | 840 a 860 nanómetro | Temperatura: | 0°C~+70°C |
|---|---|---|---|
| Peso: | 0.05KG/PCS | Funcionamiento: | auto-detección de 2, 4, y 8 velocidades de puerto de Gbit/del sec |
| tipo de cable: | MMF | Distancia del cable: | el 150m |
| Conector: | Duplex del LC del estándar industrial | obediente: | RoHS |
Módulo óptico del transmisor-receptor 8G SWL 850nm MMF XBR-000148 del brocado 57-1000012-01 SFP+ FC SFP+
Especificaciones del transmisor-receptor del brocado 8Gb/s SWL FC SFP+
El brocado 8 Gbit/sec SWL SFPs es caliente-intercambiable, de baja tensión (3,3 V) transmisores-receptores ópticos de diagnóstico digitales que apoyan vínculos seriales de alta velocidad sobre fibra óptica con varios modos de funcionamiento en la señalización de tarifas hasta 8,5 Gbit/sec. Cumplen con las especificaciones mecánicas (SFF-8432), ópticas, y eléctricas de SFP+ (FC-PI-4) para los transmisores-receptores a dos caras del LC.
El brocado 8 Gbit/el transmisor-receptor óptico del sec SWL es 850 multi-clasificados nanómetro SFP que cumple con 8.5/4.25/2.125 especificaciones del canal de la fibra del sec de Gbit/.
Los puntos culminantes del producto incluyen:
• 850 transmisor con varios modos de funcionamiento del nanómetro VCSEL
• Conformidad FC-PI-4 para 8.5/4.25/2.125 Gbit/la operación del sec
• Características de diagnóstico por SFF-8472 de “interfaz supervisión de diagnóstico para los transmisores-receptores ópticos,”
abastecimiento de la supervisión en tiempo real de:
– Poder óptico transmitido
– Poder óptico recibido
– Prejuicio del laser actual
– Temperatura
– Voltaje de fuente
• Conector a dos caras del LC del estándar industrial
• longitudes de vínculo de 150 m en 8,5 la fibra de Gbit/secon OM3
• Laser de la clase 1 de la clase 1/CDRH del IEC 60825-1, ojo-seguro
• Conformidad con la restricción en directorio peligroso de las sustancias (RoHS)
Parámetros para el módulo del transmisor-receptor de 8Gb/s SWL FC SFP+:
| Funcionamiento | Canal de la fibra: 2,125, 4,250, y 8,5 Gbit/línea velocidad del sec, llena - duplex; auto-detección de 2, 4, y 8 velocidades de puerto de Gbit/del sec |
| Medios |
Caliente-enchufable, pequeño factor de forma enchufable (SFP+), conector del estándar industrial del LC; Longitud de onda corta (SWL) |
| Parámetros de funcionamiento |
Transmita (Tx): Longitud de onda: 840 a 860 nanómetro Anchura espectral: 0,65 nanómetros Poder medio: -8 dBm RIN: -128 dB/Hz máximos Pérdida de vuelta óptica: -12 DB OMA mínimo: 302 μW, dBm -5,2
Reciba (Rx): Longitud de onda: 770 a 860 nanómetro Poder medio: 0 dBm Pérdida de vuelta óptica: -12 DB Sensibilidad Unstressed: 76 μW, dBm -11,2 SRS OMA: 148 μW, dBm -8,3 máximo del atajo del DB 3: 12 gigahertz |
| Distancias de funcionamiento |
62,5 μm OM1 (200-500 MHz*km) Distancia Pérdida 2 canales de la fibra de Gbit/del sec 0,5 a 150 m DB 2,10 4 canales de la fibra de Gbit/del sec 0,5 a 70 m DB 1,78 8 canales de la fibra de Gbit/del sec 0,5 a 21 m DB 1,58
50 μm OM2 (500 MHz*km) Distancia Pérdida 2 canales de la fibra de Gbit/del sec 0,5 a 300 m DB 2,62 4 canales de la fibra de Gbit/del sec 0,5 a 150 m DB 2,06 8 canales de la fibra de Gbit/del sec 0,5 a 50 m DB 1,68
50 μm OM3 (MHz*km 1500) Distancia Pérdida 2 canales de la fibra de Gbit/del sec 0,5 a 500 m DB 3,31 4 canales de la fibra de Gbit/del sec 0,5 a 380 m DB 2,88 8 canales de la fibra de Gbit/del sec 0,5 a 150 m DB 2,04 |
| Tamaño |
Anchura: 14,00 milímetros (0,55 pulgadas) Altura: 12,40 milímetros (0,49 pulgadas) Profundidad: 57,50 milímetros (2,26 pulgadas) |
| Temperatura de almacenamiento | −40°C a 85°C (−40°F a 185°F) |
| Disipación de poder | 0.8W |

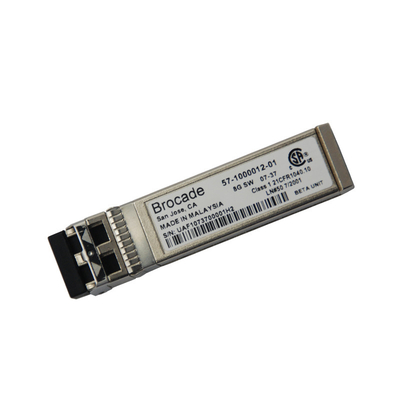

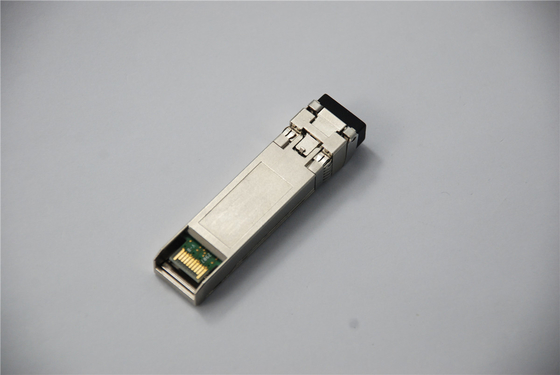

Foto para el transmisor-receptor del brocado 8Gb/s SWL FC SFP+
FAQ
Q1. ¿A excepción de los módulos ópticos de este transmisor-receptor del brocado 8Gb/s SWL FC SFP+, qué más el brocado sfp puede usted ofrecer?
A1: los pls comprueban la forma abajo para saber si hay el módulo óptico del brocado que podemos ofrecer;
| Tarifa de datos |
Descripción
|
Fabricación
Número de parte
|
El ordenar del brocado
Número de parte
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1-pack)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1-pack)
|
| 4x32G FC QSFP+ |
2 kilómetros
|
57-1000480-01
|
XBR-000285 (1-pack)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1-pack)
XBR-000463 (8-pack)
|
| 64G FC SFP+ |
LWL - 10 kilómetros
|
57-1000496-01
|
XBR-000468 (1-pack)
XBR-000469 (8-pack)
|
| 64G FC SFP+ |
ELWL - 25 kilómetros
|
57-1000497-01
|
XBR-000466 (1-pack)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1-pack)
XBR-000213 (8-pack)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1-pack)
XBR-000413 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 kilómetros
|
57-1000332-01
|
XBR-000238 (1-pack)
XBR-000239 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 kilómetros
|
57-1000486-01
|
XBR-000438 (1-pack)
XBR-000439 (8-pack)
|
| 32G FC SFP+ |
ELWL - 25 kilómetros
|
57-1000355-01
|
XBR-000278 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 kilómetros
|
57-1000494-01
|
XBR-000478 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 kilómetros
|
57-1000498-01
|
XBR-000479 (1-pack)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1-pack)
XBR-000193 (8-pack)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1-pack)
XBR-000493 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 kilómetros |
57-0000089-01
|
XBR-000198 (1-pack)
XBR-000199 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 kilómetros |
57-1000488-01
|
XBR-000498 (1-pack)
XBR-000499 (8-pack)
|
|
16G FC SFP+
|
ELWL - 25 kilómetros |
57-1000262-01
|
XBR-000258 (1-pack)
|
|
16G FC SFP+
|
ELWL - 25 kilómetros |
57-1000489-01
|
XBR-000458 (1-pack)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1-pack)
XBR-000164 (8-pack)
|
| 8G FC SFP+ | LWL - 10 kilómetros |
57-1000027-02
|
XBR-000153 (1-pack)
XBR-000172 (8-pack)
|
| 8G FC SFP+ | ELWL - 25 kilómetros |
57-0000080-01
|
XBR-000174 (1-pack)
|
Q2: ¿Es este brocado auténtico transmisor-receptor original de 8G SWL FC SFP+?
A2: Sí, Topstar es el distribuidor superior del brocado de la ventaja en China, vendemos la marca SFP desde el año 2006 y nunca vendemos la falsificación o artículos de marca de la copia.
Q3: ¿Hace su SFP proporcionan una garantía de la calidad?
A3: Para el brocado SFP, ofrecemos la garantía de un año. Cualquier problema de la calidad, substituiremos para usted;
Q4: ¿Puede usted enviar este módulo de SFP a mi lugar? ¿y cuánto tiempo toma?
A4: Sí, podemos proporcionar el envío a domicilio vía los servicios logísticos de DHL, de FEDEX, de Aramex y de UPS etc.
El logístico expreso lleva generalmente 5-12 días global.
