Datos del producto:
|
| Tamaño de marco máximo: | carga útil 2112-byte | Ancho de banda del agregado del canal de la fibra: | 1800 Gb/s (tarifa de datos) |
|---|---|---|---|
| Capacidad de conversión a escala: | arquitectura de la Lleno-tela con 239 interruptores máximos | Clases de servicio: | Clase 2, clase 3, clase F (marcos del inter-interruptor) |
| Puertos del canal de la fibra: | 16 puertos de QSFP (64 puertos totales); E_Ports, F_Ports, M_Ports, EX_Ports, D_Ports, y VE_Ports. | Tipos del tráfico de datos: | Interruptores de la tela que apoyan el unicast |
| Enlace del ISL: | enlace Marco-basado con hasta ocho 32 puertos de Gb/s por tronco del ISL; hasta 256 Gb/s por tronco | peso: | 3,95 kilogramos (8,71 libras) sin QSFP |
| Resaltar: | Licencia de la VAINA del brocado FC32-48,Brocado FC32-48 para X6-4 X6-8,Puerto de la licencia 32gb 48 de la VAINA del brocado |
||

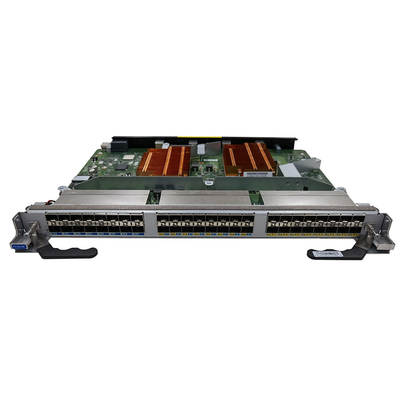

Cuchilla portuaria del brocado FC32-48 32gb 48 FC para el director X6-4 o X6-8

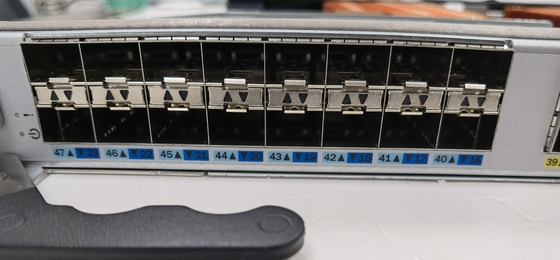

Cuchilla del puerto del dispositivo del canal de la fibra del brocado FC32-48 con 48x 32 los PUERTOS de los Gbps SFP+
Descripción de producto: Diseñó apoyar el crecimiento del almacenamiento, cargas de trabajo exigentes, y la consolidación del centro de datos, la cuchilla portuaria del brocado FC32-64 entrega funcionamiento incomparable de 32 Gb/s, densidad portuaria industria-principal, y flexibilidad multiprotocol. Puede escalar con eficacia al director del brocado X6 para construir las telas de alta densidad del SAN que maximizan productividad y aumentan la eficacia de las inversiones del almacenamiento. Combinando las capacidades robustas de la GEN 6 del brocado con flexibilidad multiprotocol y la supervisión aumentada del estado latente de NVMe sobre tráfico del canal de la fibra, la cuchilla portuaria del brocado FC32-64 permite una transición inconsútil al centro de datos del todo-flash y conduce la innovación de las TIC.
Con la cuchilla portuaria de alta densidad del brocado FC32-48, el director del brocado X6 puede ahora escalar incluso el further-up a 512 33% de puerto-ofrecimiento más puertos del dispositivo mientras que aumenta ancho de banda de sistema total hasta 20 Tb/s. Esta cuchilla provee de 64 puertos del canal de la fibra en un factor de forma elegante, de alta densidad diseñado las conexiones de la Q-flexión, permitiendo a administradores simplificar la infraestructura de cableado.
| Características principales | Arquitectura de sistemas |
| Funcionamiento del canal de la fibra | Canal de la fibra: 4,25 línea velocidad de Gb/s, llena - duplex; 8,5 línea velocidad de Gb/s, llena - duplex; 14,025 línea velocidad de Gb/s, llena - duplex; 28,05 línea velocidad de Gb/s, llena - duplex; auto-detección de 4, 8, 16, y 32 velocidades de puerto de Gb/s. La ayuda para 4 Gb/s y 8 velocidades de Gb/s requiere el uso 16 de un transmisor-receptor de Gb/s QSFP. |
| Conectividad de FCoE | velocidades de 10GbE, de 25GbE, o de 40GbE FCoE. La ayuda para las velocidades 10GbE, 25GbE, y 40GbE requiere el uso del transmisor-receptor apropiado de QSFP. |
| Estado latente del interruptor | Localmente cambió el estado latente portuario es <780 ns="" with="" Forward="" Error="" Correction=""> |
| Puertos del canal de la fibra | Brocado X6-4: Hasta 192 puertos 32-Gbps, universales (F_Port, E_Port, EX_Port, M_Port, D_Port, SIM Port, FICON) |
| Cables apoyados | QSFP (MTP/MPO) a los cables del desbloqueo de SFP+ (LC) y QSFP (MTP/MPO) a los cables estándar de QSFP (MTP/MPO). 2 kilómetros 4×32 Gb/s QSFP (requiere QSFP--QSFP al cable de SMF LC). |
| Diagnósticos | Penetración del IO para la supervisión de la entrada-salida del canal y de NVMe de la fibra sobre tráfico del canal de la fibra; La óptica de ClearLink y diagnósticos del cable, incluyendo loopback eléctrico/óptico, tráfico del vínculo/estado latente/distancia; generador incorporado del flujo; POSTE y diagnósticos en línea/off-line integrados, incluyendo el control del medio ambiente, FCping y Pathinfo (traceroute de FC), el duplicar del flujo, espectador del marco, recomienzo no disruptivo del demonio, supervisión de estado de la óptica, supervisión del poder, RAStrace que registra, y detección rodante de la reinicialización (RRD) |
| Temperatura | Funcionamiento: 0°C a 40°C (32°F 104°F) a inoperativo: −40°C a 70°C (−40°F a 158°F) |
| Poder máximo | Consumo de energía típico: 203 vatios cuando está poblado completamente con 16 el consumo de energía máximo estándar de 4×32 Gb/s SWL QSFPs: 387 vatios de consumo de energía máximo cuando está poblado completamente con 16 el estándar 32 Gb/s SWL QSFPs |
El canal de la fibra de la GEN 6 del brocado del canal de la fibra de la GEN 6 es la red moderna del almacenamiento para los ambientes missioncritical, entregando
funcionamiento NVMe-listo, automatización avanzada, y gestión completa para acelerar rendimiento de la aplicación y la impulsión
siempre-en operaciones comerciales. El director del brocado X6 con el canal de la fibra de la GEN 6 y la cuchilla del puerto del brocado FC32-64 entrega funcionamiento incomparable de 32 Gb/s, densidad industryleading del puerto, y flexibilidad multiprotocol a las cargas de trabajo del crecimiento, el exigir del supportstorage, y a la consolidación del centro de datos.
Puntos culminantes
• Escala al director del brocado X6 a 512 puertos mientras que maximiza el espacio
utilización con el 33% más conectividad del dispositivo en una cuchilla de alta densidad
• Agilidad de los aumentos permitiendo arquitecturas flexibles con conectividad concurrente del canal, de NVMe, o de FCoE de la fibra
• Maneja más cargas de trabajo con funcionamiento del canal de la fibra de la GEN 6
y aumentando ancho de banda de sistema total hasta 20 Tb/s
• Reduce complejidad con el 75% menos cables y puerto de los aumentos
densidad con las conexiones de la Q-flexión
• Conduce la innovación de las TIC optimizando el funcionamiento de NVMe a través
supervisión en tiempo real integrada del estado latente con la penetración del IO
