Datos del producto:
|
| Puertos del canal de la fibra: | 16 puertos de QSFP (64 puertos totales); E_Ports, F_Ports, M_Ports, EX_Ports, y FL_Ports | Máximo certificado: | 6.000 nodos activos; 56 interruptores, 19 saltos en telas de la tela OS® del brocado; 31 interruptor |
|---|---|---|---|
| Capacidad de conversión a escala: | Arquitectura completa de la tela con 239 interruptores máximos | Peso: | 3,56 kilogramos |
| Temperatura: | 0°C a 40°C (32°F a 104°F) | Tipos del tráfico de datos: | Interruptores de la tela que apoyan el unicast |
| Tamaño de marco máximo: | carga útil 2,112-byte | Almacenadores intermediarios de marco: | 8.192 por 64 cuchillas portuarias, asignadas dinámicamente |
| Resaltar: | Cuchilla del canal de la fibra de DCX 8510,64x dcx 8510 del brocado del puerto 16g,64x brocado FC16-64 del puerto 16g |
||

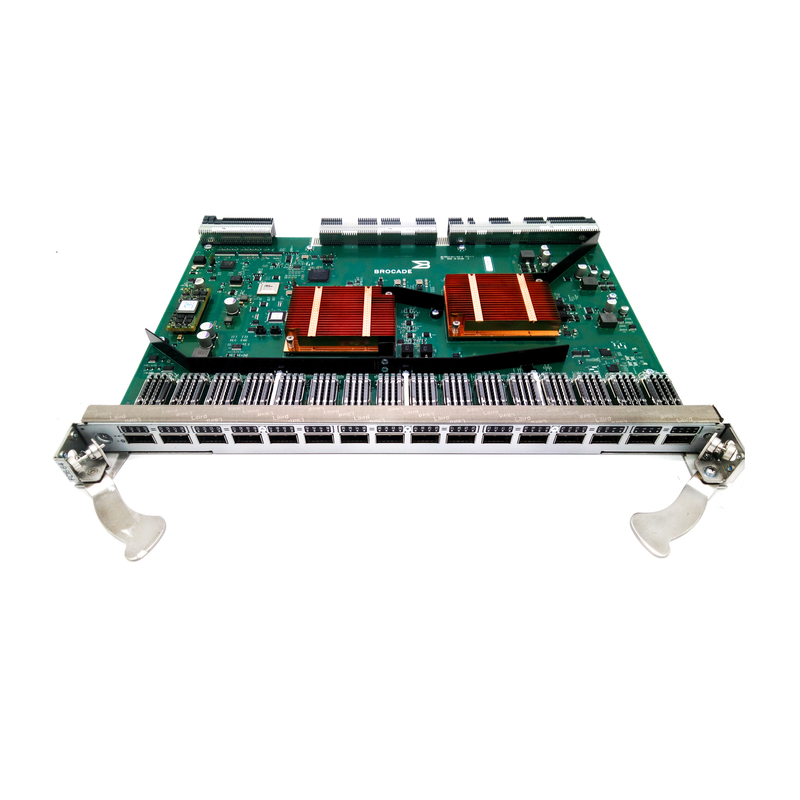

Cuchilla de alta densidad del canal de la fibra del puerto 64x 16g del brocado FC16-64 DCX 8510
Módulo de la extensión de la cuchilla del canal de la fibra FC16-64
Descripción de producto:
El brocado FC16-64 tiene 16 puertos de QSFP con cada interfaz portuario físico configurado lógicamente como puerto del canal de la fibra de los Gbps 4×16 que cumpla con 14,025 especificaciones del canal de la fibra de los Gbps, y mantiene la ayuda de la compatibilidad con versiones anteriores para dos generaciones anteriores de Gbps del canal specifications-8.5 de la fibra y de 4,25 Gbps. Usando QSFPs de alta densidad y de baja potencia para la conectividad, la cuchilla del puerto del brocado FC16-64 permite
consolidación de puertos físicos y una reducción del 75 por ciento en cables, que simplifica la gestión de cable y facilita la capacidad de conversión a escala para la mayor agilidad del negocio.
| Características principales | Arquitectura de sistemas |
|
Medios tipos
|
Conector caliente-enchufable del brocado QSFP; 4×16 Gbps SWL, conector de cable de cinta de MPO 1×12 (66 m OM3, 100 m OM4; El brocado FC16-64 QSFPs apoya solamente 4/8/16 de los Gbps [no 2 Gbps o 10 Gbps]) |
|
Estado latente del interruptor
|
Localmente cambió el estado latente portuario es 700 ns; el estado latente de la cuchilla-a-cuchilla es el µsec 2,1; la encripción/la compresión es el µsec 5,5 por nodo; La corrección de error delantero (FEC) añade 400 el ns entre E_Ports (permitió por abandono)
|
|
Ancho de banda del agregado del canal de la fibra |
512 Gbps (tarifa de datos)
|
| Poder máximo | 118 vatios cuando está poblado completamente con 16 SWL estándar QSFP 134 vatios de consumo de energía máximo |
| Vibración | Funcionamiento: 0,5 senos de g, 0,4 grms al azar, 5 a 500 herzios de inoperativo: 2,0 senos de g, 1,1 grms al azar, 5 a 500 herzios |
|
Software apoyado de la gestión |
HTTP, SNMP v1/v3 (MIB de la gestión del MIB, de FC del FE), SSH; El auditar, Syslog; Herramientas avanzadas de la web del brocado, empresa del SAN del consejero de la red del brocado o más profesional del SAN del consejero de la red del brocado; Interfaz de la línea de comandos (CLI); SMI obedientes; Ámbitos administrativos; licencias de ensayo para las capacidades adicionadas
|
| Seguridad | Encripción AES-GCM-256 en ISLs; DH-CHAP (entre los interruptores y los dispositivos del extremo), autentificación del interruptor de FCAP; PAA 140-2 L2-compliant, HTTPS, IPsec, IP que filtra, LDAP con IPv6, OpenLDAP, atascamiento portuario, RADIUS, control de acceso Papel-basado definido por el usario (RBAC), copia segura (SCP), Secure RPC, SFTP, SSH v2, SSL, atascamiento del interruptor, TACACS+, interruptor de confianza |
|
Diagnósticos
|
Generador incorporado del flujo, diagnósticos del cable de ClearLink (ninguna ayuda para el loopback eléctrico/óptico), tráfico del vínculo/distancia del estado latente; POSTE y diagnósticos en línea/off-line integrados, incluyendo el control del medio ambiente, FCping y Pathinfo (traceroute de FC), el duplicar del flujo, espectador del marco, recomienzo no disruptivo del demonio, el duplicar portuario, supervisión de estado de la óptica, supervisión del poder (16 cuchillas-solamente de los Gbps), RAStrace que registra, y detección rodante de la reinicialización (RRD)
|
Consumo de la energía más baja
Los transmisores-receptores ópticos de Channelcompliant QSFP de la fibra de los Gbps SWL del brocado 4×16 son caliente-intercambiables, de baja tensión (3,3 V), los transmisores-receptores ópticos de diagnóstico-capaces digitales que cumplen con los transmisores-receptores ópticos mecánicos de la especificación de QSFP MSA (SFF-8436) .QSFP proveen del brocado FC16-64 alta densidad avanzada y el 285 por ciento menos consumo de energía que cuatro SFPs estándar (1,4 W contra 4 W), el drenaje del poder más bajo de cualquier cuchilla de la transferencia de canal de la fibra. De hecho, un brocado DCX 8510 poblado completamente con ocho cuchillas del puerto del brocado FC16-64 no sólo ofrece la densidad portuaria más alta, pero también dibuja solamente 1.902 vatios (0,19 W/Gbps). El producto competitivo más cercano requiere sobre el 40 por ciento más energía a
poder el 25 por ciento menos puertos. Con el uso de QSFPs económico de energía, el brocado ha permitido a organizaciones de las TIC alcanzar nuevos niveles de consolidación de la infraestructura mientras que reduce el consumo de energía total.
